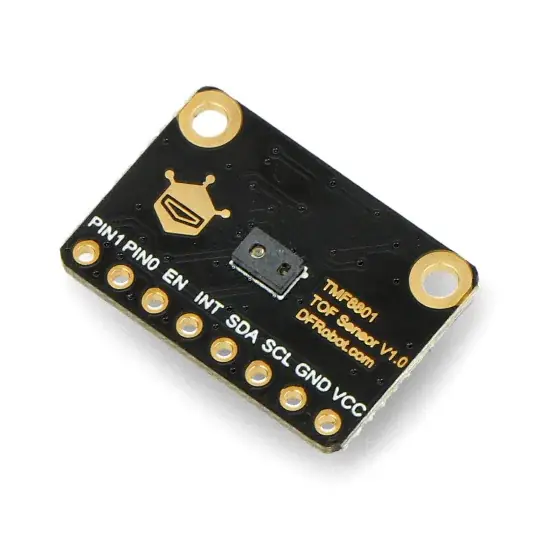

Fermion – ToF snímač vzdálenosti TMF8801- 2,5m – I2C – DFRobot SEN0430 Zlevněný

Popis

Modul DFRobot Fermion se senzorem vzdálenosti TMF8801 time-of-flight (ToF) , který dokáže měřit v rozsahu blízkosti od 2 cm do 10 cm a v rozsahu od 10 cm do 250 cm s přesností ± 5 %. Senzor měří vzdálenost od časového rozdílu mezi světelnými pulzy. Detekuje objekty bez ohledu na barvu, odrazivost a texturu objektu. Komunikační modul využívá rozhraní I2C , je napájen napětím od 2,7V do 3,3V.

Popis produktu: Fermion – ToF snímač vzdálenosti TMF8801- 2,5m – I2C – DFRobot SEN0430

Modul DFRobot Fermion se senzorem vzdálenosti TMF8801 time-of-flight (ToF) , který dokáže měřit v rozsahu blízkosti od 2 cm do 10 cm a v rozsahu od 10 cm do 250 cm .Přístroj měří s přesností ± 5% jak v dobře osvětleném, tak i zatemněném prostředí. Senzor měří vzdálenost od časového rozdílu mezi světelnými pulzy. Detekuje objekty bez ohledu na barvu, odrazivost a texturu objektu. Komunikační modul využívá rozhraní I2C , je napájen napětím od 2,7V do 3,3V.

ToF snímač vzdálenosti TMF8801. Sada obsahuje také zlatý řemínek. Senzor ze série DFRobot Fermion.

Hlavní vlastnosti snímače vzdálenosti TMF8801

• 21 ° FOI, detekuje objekty nejblíže středu
• Rozsah měření od 20 mm do 2500 mm
• Provádí měření v dobře osvětlených a tmavých podmínkách s přesností ± 5 %
• Vestavěný histogram pro kompenzaci nečistot a šmouh na krycím skle
• 940 nm VCSEL třída 1 bezpečnosti očí
• Malá spotřeba energie:
• až 940 μA při 10 Hz (režim blízkosti)
• až 26 mA při 60 Hz (režim vzdálenosti a blízkosti)
• až 0,26 μA v režimu spánku (EN = 0)

Aplikace modulu

• Detekce blízkosti
• Detekce přítomnosti
• Detekce objektů
• Měření vzdálenosti
• Předcházení kolizím

Vodiče snímače vzdálenosti

Modul je vybaven snímačem TMF8801, komunikuje s mikrokontrolérem přes rozhraní I2C. Je napájen napětím od 2,7 V do 3,3 V. Má následující výstupy:

• VCC: napájecí napětí od 2,7 V do 3,3 V
• GND: systémové uzemnění
• SCL: hodinová linka sběrnice I2C
• SDA: datová linka sběrnice I2C
• INT: pin přerušení
• CS: resetovat
• PIN0: výstupní přerušení pin pin0
• PIN1: výstupní přerušení pin pin1

Příklad propojení senzoru s Arduinem. ToF snímač vzdálenosti TMF8801.

Specifikace modulu se snímačem TMF8801

• Napájecí napětí: od 2,7 V do 3,3 V
• Pracovní proud: 1,5 mA
• Rozsah detekce přiblížení: 20 mm až 100 mm
• Rozsah detekce vzdálenosti: 100 mm až 2500 mm
• Pracovní teplota: -30 °C až 60 °C
• Komunikační rozhraní: I2C, 8-pin 2,54 mm
• Velikost montážního otvoru: 2 mm
• Rozteč montážních otvorů: 17 mm
• Rozměry: 21 x 14,5 mm
