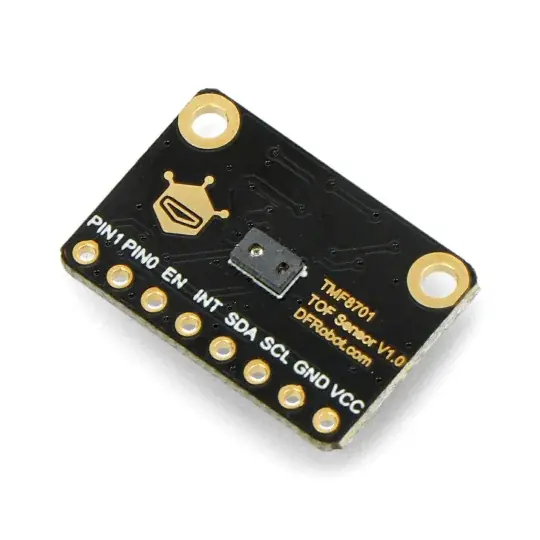

Fermion – ToF snímač vzdálenosti TMF8701- 0,6m – I2C – DFRobot SEN0429 Top Prodej

Popis

Fermion modul se senzorem vzdálenosti TMF8701 time-of-flight (ToF) . Senzor měří vzdálenost na základě časového rozdílu mezi světelnými pulzy. Detekuje objekty bez ohledu na barvu, odrazivost a texturu objektu. Senzor TMF8701 pracuje v režimu přiblížení (1 cm až 10 cm) nebo v režimu dosahu (10 cm až 60 cm) . Komunikační modul využívá rozhraní I2C , je napájen napětím od 2,7V do 3,3V.

Popis produktu: Fermion – ToF snímač vzdálenosti TMF8701- 0,6m – I2C – DFRobot SEN0429

Fermion modul se senzorem vzdálenosti TMF8701 time-of-flight (ToF) . Senzor měří vzdálenost na základě časového rozdílu mezi světelnými pulzy. Detekuje objekty bez ohledu na barvu, odrazivost a texturu objektu. Senzor TMF8701 pracuje v režimu přiblížení (1 cm až 10 cm) nebo v režimu dosahu (10 cm až 60 cm) . Přístroj měří s přesností ± 5 % a může pracovat ve světlém i tmavém prostředí. Komunikační modul využívá rozhraní I2C , je napájen napětím od 2,7V do 3,3V.

ToF snímač vzdálenosti TMF8701. Sada obsahuje také zlatý řemínek. Senzor ze série DFRobot Fermion.

Hlavní vlastnosti snímače vzdálenosti TMF8701

• 21 ° FOI, detekuje objekty nejblíže středu
• Rozsah měření od 10 mm do 600 mm
• Provádí měření v dobře osvětlených a tmavých podmínkách s přesností ± 5 %
• Vestavěný histogram pro kompenzaci nečistot a šmouh na krycím skle
• 940 nm VCSEL třída 1 bezpečnosti očí
• Nízká spotřeba energie až 940 μA při 10 Hz (režim přiblížení); proudová spotřeba 26 mA při 60 Hz (režim vzdálenosti a blízkosti); odběr proudu při vypnutí 0,26 μA (EN = 0)

Aplikace modulu

• Detekce blízkosti
• Detekce přítomnosti
• Detekce objektů
• Měření vzdálenosti
• Předcházení kolizím

Vodiče snímače vzdálenosti

Modul Fermion se senzorem vzdálenosti TMF8701 využívá pro komunikaci rozhraní I2C. Je napájen napětím od 2,7 V do 3,3 V. Je vybaven následujícími svorkami:

• VCC: napájecí napětí od 2,7 V do 3,3 V
• GND: systémové uzemnění
• SCL: hodinová linka sběrnice I2C
• SDA: datová linka sběrnice I2C
• INT: pin přerušení
• CS: resetovat
• PIN0: výstupní přerušení pin pin0
• PIN1: výstupní přerušení pin pin1

Příklad propojení senzoru s Arduinem. ToF snímač vzdálenosti TMF8701.

Specifikace modulu se snímačem TMF8701

• Napájecí napětí: od 2,7 V do 3,3 V
• Pracovní proud: 1,5 mA
• Rozsah detekce blízkosti: 1 cm až 10 cm
• Rozsah detekce vzdálenosti: 10 cm až 60 cm
• Pracovní teplota: od -30°C do 70°C
• Komunikační rozhraní: I2C, 8-pin 2,54 mm
• Velikost montážního otvoru: 2 mm
• Vzdálenost montážních otvorů: 17 mm
• Rozměry: 21 x 14,5 mm

‌
