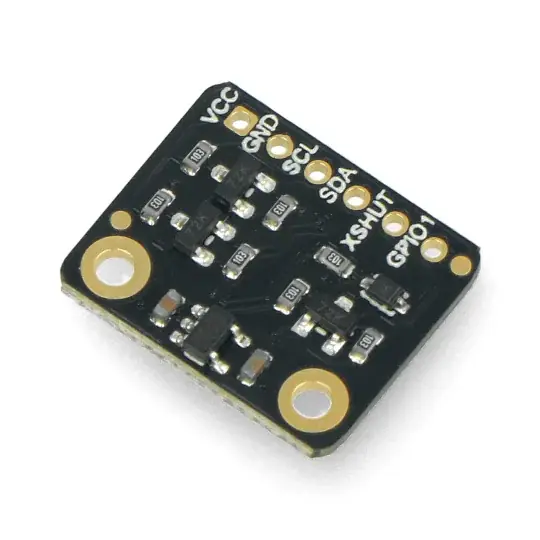

Fermion – snímač vzdálenosti 2,5-300cm – ToF VL53L3CX – DFRobot SEN0378 Cenově Výhodný

Popis

Senzor vzdálenosti vyrobený v technologii ToF Time-of-Flight s integrovaným čipem VL53L3CX od společnosti STMicroelectronics. K měření využívá technologii ST FlightSense třetí generace, díky níž je přesnost detekce objektu a vzdálenost od něj extrémně přesná. Senzor nabízí rozsah měření od 2,5 cm do 300 cm a je navíc odolný proti průniku skla. Má úhel pohledu 25 °.

Popis produktu: Fermion – snímač vzdálenosti od 2,5 do 300 cm – ToF VL53L3CX – DFRobot SEN0378

Senzor vzdálenosti vyrobený v technologii ToF Time-of-Flight s integrovaným čipem VL53L3CX od společnosti STMicroelectronics. K měření využívá technologii ST FlightSense třetí generace, díky níž je přesnost detekce objektu a vzdálenost od něj extrémně přesná . Senzor nabízí rozsah měření od 2,5 cm do 300 cm a je navíc odolný proti průniku skla. Má úhel pohledu 25 °.

Obsah soupravy

• Fermion – snímač vzdálenosti VL53L3CX ToF
• Pásek 1×6 goldpin – rastr 2,54 mm

Fermion – snímač vzdálenosti od 2,5 do 300 cm – ToF VL53L3CX.

Produkt je kompatibilní s Arduino

Podrobná uživatelská příručka je k dispozici na webu výrobce, který vám pomůže začít s modulem. Zahrnuje mimo jiné kódy knihoven a vzorových programů. Dozvíte se také, jak připojit senzor vzdálenosti k Arduinu.

Schéma zapojení senzoru s příkladným modulem.

Přehled funkcí modulu

• Umožňuje měření vzdálenosti s vysokou přesností čtení
• Rozsah měření až 300 cm
• Plné zorné pole s úhlem 25 °
• Rozsah vzdálenosti pro více účelů (lze získat za určitých podmínek, více v tomto manuálu )
• Odolný proti průniku skla
• Integrovaná kompenzace rozmazání

Popis zapojení a schéma zapojení

• VCC – napájecí kolík v rozsahu od 3,3 V do 5 V.
• GND – základ systému
• SCL – pin hodinové linky rozhraní I2C
• SDA – pin datové linky rozhraní I2C
• XSHUT – PIN RESETU
• GPIO1 – přerušovací kolík

Technická specifikace snímače vzdálenosti

• Technologie: ToF Time-of-Flight
• Integrovaný čip: VL53L3CX
• Rozsah výkonu: 3,3 V až 5 V.
• Pracovní proud: <20 ma="" li="">
• Rozsah měření: 2,5 cm až 300 cm
• Vysílač: 940nm VCSEL laser (neviditelný pro lidské oko)
• Zorné pole: 25 °
• Komunikační rozhraní: I2C
• Adresa rozhraní: 0x29
• Rozsah provozních teplot: -20 ° C až 85 ° C
• Rozměry modulu: 18 x 15 mm

Senzor vzdálenosti vybavený čipem VL53L3CX.
