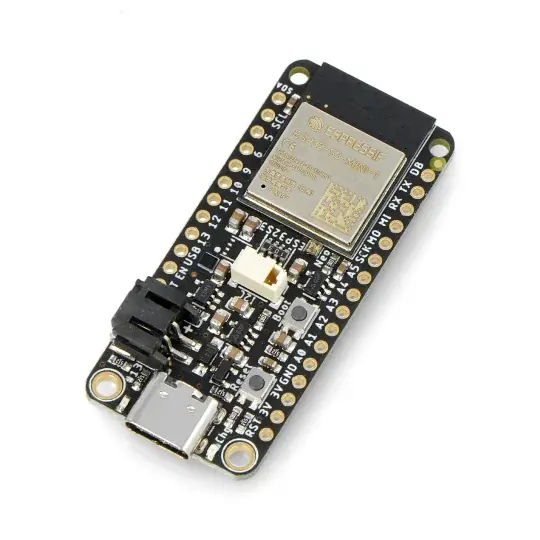

Feather ESP32-S3 – WiFi, GPIO modul – 4 MB Flash 2 MB PSRAM – kompatibilní s Arduino – Adafruit 5477 Značkový

Popis

Deska kompatibilní s Arduinem od Adafruit ze série Feather. Modul je osazen čipem ESP32-S3 , má 4 MB Flash paměti a 2 MB vestavěné PSRAM . Dvoujádrový systém Espressif taktovaný na 240 MHz, je vybaven komunikací WiFi a Bluetooth Low Energy a nativním USB portem typu C. Produkt se používá v projektech v oblasti internetu věcí (IoT) nebo široce chápané domácnosti automatizace.

Popis produktu: Feather ESP32-S3 – WiFi modul, GPIO – 4 MB Flash 2 MB PSRAM – kompatibilní s Arduino – Adafruit 5477

Deska kompatibilní s Arduinem od Adafruit ze série Feather. Modul je osazen čipem ESP32-S3 , má 4 MB Flash paměti a 2 MB vestavěné PSRAM . Dvoujádrový systém Espressif taktovaný na 240 MHz, je vybaven komunikací WiFi a Bluetooth Low Energy a nativním USB portem typu C. Produkt se používá v projektech v oblasti internetu věcí (IoT) nebo široce chápané domácnosti automatizace.

Produkt je kompatibilní s Arduino!

Výrobce připravil podrobnou uživatelskou příručku – podívejte se!

Obsah sady.

Co je Feather ESP32-S3

Feather ESP32-S3 patří do rodiny malých modulů. Byl vybaven mikrokontrolérem Espressif, který podporuje WiFi a Bluetooth komunikaci s nízkou spotřebou energie . Jeho kompaktní rozměry znamenají, že jej lze úspěšně použít v projektech mj. IoT a domácí automatizace. Feather ESP32-S3 je založen na dvoujádrovém procesoru Tensilica 240 MHz . Má 4 MB Flash a 2 MB PSRAM. Podporuje mj. Měření doby letu (ToF). Produkt je vybaven nativním USB.

Obsah sady

• Feather ESP32-S3 – WiFi, GPIO modul – 4 MB Flash 2 MB PSRAM – Kompatibilní s Arduino – Adafruit 54773 – 1 kus
• 1×16 zlatý proužek – 2,54 mm rastr – pro samopájení – 2 kusy

Popis pinoutu

• Nativní port USB C : slouží k napájení a programování desky. Umožňuje nabíjet Li-Pol baterii zapojenou do konektoru JST.
• Konektor JST 2-PH připojený k systému nabíječky Li-Pol akumulátorů : Lze k němu připojit Li-Pol 3,7 / 4,2 V s kapacitou 250 mAh a více.
• CHG LED: LED svítí, když se baterie nabíjí. Po dokončení nabíjení LED zhasne. Pokud paket není připojen, LED může rychle blikat.
• GND: společná zem pro všechny výkonové a logické obvody.
• BAT: kladné napětí z / do 2kolíkové JST zásuvky pro volitelnou Li-Pol baterii.
• USB: kladné napětí z / do zásuvky USB C, pokud je připojeno USB.
• EN: 3,3V kolík regulátoru napětí.
• 3,3 V: výstup z regulátoru 3,3 V (okamžitý proud 500 mA).

Vývody modulu Feather ESP32-S3. Deska je vybavena systémem ESP32-S3 od Adafruit.

Základní pinout Feather ESP-S3

• Piny od A0 do A5 – lze použít jako analogové vstupy
• SPI autobus:
  • SCK: SPI clock line pin
  • MOSI: SPI Microcontroller Out / Sensor In
  • MISO: Vstup mikrokontroléru SPI / výstup senzoru
• rozhraní UART
  • RX: Pin přijímače UART
  • TX: Pin vysílače UART
• I2C rozhraní (sdílené konektorem STEMMA QT)
  • SCL: hodinový kolík sběrnice I2C
  • SDA: datový pin sběrnice I2C
• Digitální piny: D5, D6, D9 až D13

Specifikace modulu Feather ESP32-S3

• Systém: dvoujádrový Tensilica 240 MHz
• Flash paměť: 4 MB
• Paměť PSRAM: 2 MB
• USB: typ C – pro programování a napájení
• Konektor JST 2-PH s nabíječkou Li-Pol baterií
• LC709203 systém monitorující provoz baterie (při napájení z Li-Pol baterie)
• Tlačítka Reset a DFU (BOOT0)
• STEMMA QT konektor pro I2C zařízení
• Diody informující o stavu provozu a načítání modulu (také podpora NeoPixel)
• Nízká spotřeba energie až 100 uA v režimu spánku při napájení z baterie
• Kompatibilní s Arduino nebo CircuitPython
• Rozměry: 52,3 mm x 22,7 mm x 7,2 mm
• Hmotnost: 6,3 g

Peří ESP32-S3 – pohled zezadu.

‌
