Feather ESP32-S3 Reverse s TFT displejem – Modul WiFi – 4 MB Flash 2 MB PSRAM – Kompatibilní s Arduino – Adafruit 5691 Dokud Zásoby Vydrží

Popis

Modul ze série Feather, založený na ESP32-S3 , což je vylepšená verze Adafruit ESP32-S3 TFT Feather . Je vybaven barevným TFT displejem s úhlopříčkou 1,14″ a rozlišením 240 x 135 px . Deska má dvoujádrový systém Espressif taktovaný na 240 MHz, 4 MB Flash paměti a 2 MB PSRAM. Modul Adafruit nabízí uživateli také bezdrátovou komunikaci 2,4 GHz WiFi a Bluetooth LE (Low Energy) a nativní konektor USB typu C. Výrobce umístil displej do přední části modulu, takže jej lze použít jako přední panel pro IoT zařízení.

Popis produktu: Adafruit ESP32-S3 Reverse TFT Feather – 4 MB Flash, 2 MB PSRAM

Modul ze série Feather, založený na ESP32-S3 , což je vylepšená verze Adafruit ESP32-S3 TFT Feather. Je vybaven barevným TFT displejem s úhlopříčkou 1,14″ a rozlišením 240 x 135 px . Použitá technologie IPS zlepšuje kvalitu barev z každého úhlu pohledu. Deska má dvoujádrový systém Espressif taktovaný na 240 MHz, 4 MB Flash paměti a 2 MB PSRAM. Modul Adafruit nabízí uživateli také bezdrátovou komunikaci 2,4 GHz WiFi a Bluetooth LE (Low Energy) a nativní konektor USB typu C. Výrobce umístil displej do přední části modulu, takže jej lze použít jako přední panel pro IoT zařízení. Pro zařízení vyžadující nízký proudový odběr má Feather modul 3,3 V LDO regulátor řízený výstupem GPIO. V režimu nízké spotřeby může celý modul odebírat proud asi 100 uA.

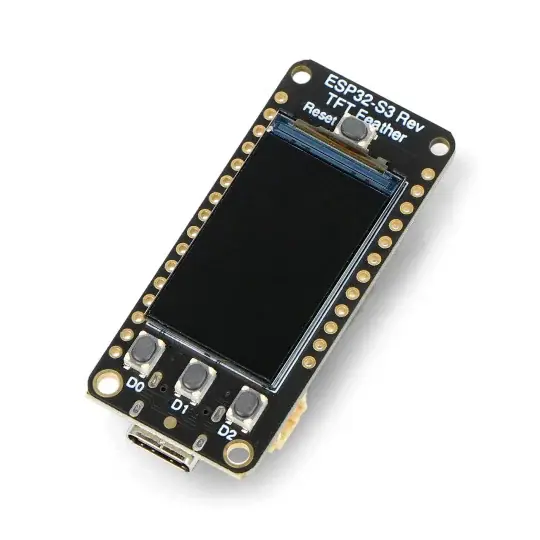

Adafruit ESP32-S3 Reverse TFT Feather – 4 MB Flash, 2 MB PSRAM.

Podívejte se také do uživatelské příručky výrobce.

Ve střední části desky je barevný displej.

Co je rodina čipů Feather?

Feather se skládá z řídicích modulů (Feathers) a periferních zařízení (Wings). Čepy destiček byly navrženy tak, aby umožňovaly montáž celých systémů na prkénka pomocí konektorů goldpin. K jednomu hlavnímu modulu (Feather) lze teoreticky připojit neomezený počet modulů Wings. Většina rozšíření přichází s bohatými vývojovými zdroji, včetně ukázkových programových kódů a knihoven.

Speciální vlastnosti modulu

• Dvoujádrový procesor Tensilica – poskytující vysoký výpočetní výkon. Uživateli jsou dále k dispozici 4 MB Flash paměti a 2 MB PSRAM.
• Bezdrátová komunikace – vestavěný čip ESP32-S3 podporuje komunikaci přes WiFi 2,4 GHz a Bluetooth Low Energy (BLE).
• Kompatibilita s Arduino – deska podporuje prostředí ESP-IDF a Arduino IDE, což usnadňuje proces programování, a také umožňuje využívat celý back-end hotových knihoven.
• Vestavěná Li-Pol nabíječka – díky integrovanému systému nabíjení a sledování stavu baterie – MAX17048 – je možné používat systém bez externího zdroje energie.
• Nízká spotřeba energie – použití mikrokontroléru ESP32 umožnilo snížit spotřebu proudu až na 40 uA při napájení systému z Li-Pol baterie. Pro další optimalizaci je také možné vypnout NeoPixel LED a displej.
• TFT displej – umístění barevného TFT displeje na přední stranu desky spolu se třemi dalšími tlačítky umožňuje použití modulu jako předního panelu.

Modul je vybaven dvoujádrovým procesorem Tensilica.

Umístění špendlíku.

Popis pinu

• GND – společná zem modulu
• VBAT – kladný vodič napětí baterie
• Piny A0 až A5 – lze použít jako analogové vstupy
• Piny D5, D6, D9, D10 až D13 – digitální vstupy a výstupy
• Rozhraní UART:
• RX: Přijímací kolík UART
• TX: vysílací kolík UART
• Rozhraní I2C (sdílené s konektorem STEMMA QT):
• SCL – sběrnicový hodinový kolík
• SDA – sběrnicový datový pin
• Rozhraní SPI:
• MISO – PIN pro příjem dat SPI
• MOSI – pin pro přenos dat rozhraní SPI
• SCK – kolík autobusových hodin

Technická specifikace modulu

• Čip: ESP32-S3 s dvoujádrovým CPU Tensilica 240 MHz
• Flash paměť: 4 MB
• PSRAM: 2 MB
• Displej: barevný TFT IPS s úhlopříčkou 1,14″ a rozlišením 240 x 135 px
• UBS: typ C – pro programování a napájení
• Bezdrátová komunikace: WiFi 2,4 GHz a Bluetooth LE
• Systém MAX17048 monitorující provoz baterie
• Tlačítka Reset a DFU
• STEMMA QT konektor pro I2C zařízení
• LED diody informující o pracovním stavu a nabíjení modulu (včetně Neopixelu)
• Nízká spotřeba energie až 40 uA v režimu spánku
• Kompatibilní s Arduino a CircuitPython

Obsah sady

• Feather ESP32-S3 Reverse s TFT displejem – Modul WiFi – 4 MB Flash 2 MB PSRAM – Kompatibilní s Arduino – Adafruit 5691
• Goldpin pásek 1×16 – rastr 2,54 mm – pro samopájení – 2 kusy

Komponenty obsažené v sadě.
