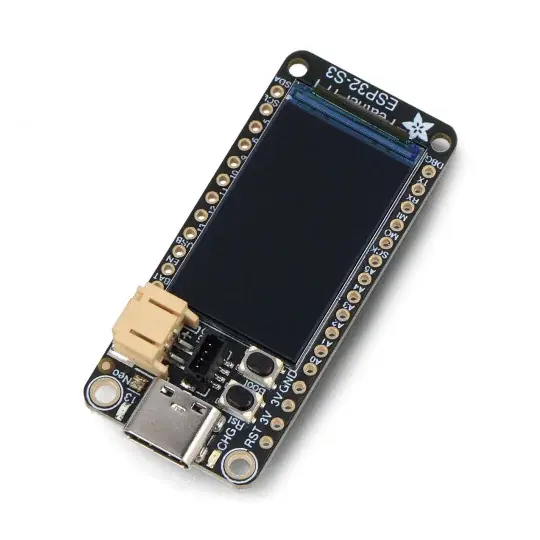

Expresní Doručení Feather ESP32-S3 s TFT displejem – WiFi modul, GPIO – 4 MB Flash 2 MB PSRAM – kompatibilní s Arduino – Adafruit 5483

Popis

Modul z rodiny Feather vybavený systémem ESP32-S3 a TFT displejem s úhlopříčkou 1,14″ a rozlišením 240 x 135 px. Disponuje 4 MB Flash paměti a 2 MB vestavěné PSRAM paměti . Za správný chod desky je zodpovědný dvoujádrový systém Espressif s taktem 240 MHz, je vybaven komunikací WiFi a Bluetooth Low Energy a má nativní USB C-port Produkt je využíván v projektech v oblasti internetu of Things (IoT) nebo široce chápaná domácí automatizace.

Popis produktu: Feather ESP32-S3 s TFT displejem – WiFi modul, GPIO – 4 MB Flash 2 MB PSRAM – kompatibilní s Arduino – Adafruit 5483

Modul z rodiny Feather vybavený systémem ESP32-S3 a TFT displejem s úhlopříčkou 1,14″ a rozlišením 240 x 135 px. Disponuje 4 MB Flash paměti a 2 MB vestavěné PSRAM paměti . Za správný chod desky je zodpovědný dvoujádrový systém Espressif s taktem 240 MHz, je vybaven komunikací WiFi a Bluetooth Low Energy a má nativní USB C-port Produkt je využíván v projektech v oblasti internetu of Things (IoT) nebo široce chápaná domácí automatizace.

Produkt je kompatibilní s Arduino!

Výrobce připravil podrobnou uživatelskou příručku – podívejte se!

Obsah sady.

Co je Feather ESP32-S3 TFT?

Feather ESP32-S3 patří do rodiny malých modulů. Byl vybaven mikrokontrolérem Espressif, který podporuje WiFi a Bluetooth komunikaci s nízkou spotřebou energie . Jeho kompaktní rozměry znamenají, že jej lze úspěšně použít v projektech mj. IoT a domácí automatizace. Feather ESP32-S3 je založen na dvoujádrovém procesoru Tensilica 240 MHz . Má 4 MB Flash a 2 MB PSRAM. Kromě toho výrobce umístil na desku také TFT displej s úhlopříčkou 1,14“ a rozlišením 240 x 135 px, což umožňuje ještě větší rozšíření projektů.

Obsah sady

• Feather ESP32-S3 s TFT displejem – WiFi modul, GPIO – 4 MB Flash 2 MB PSRAM – Arduino kompatibilní – Adafruit 5483 – 1 kus
• 1×16 zlatý proužek – 2,54 mm rastr – pro samopájení – 2 kusy

Základní pinout Feather ESP-S3

• Piny od A0 do A5 – lze použít jako analogové vstupy
• SPI autobus:
  • SCK: SPI clock line pin
  • MOSI: SPI Microcontroller Out / Sensor In
  • MISO: Vstup mikrokontroléru SPI / výstup senzoru
• rozhraní UART
  • RX: Pin přijímače UART
  • TX: UART vysílačový pin
• I2C rozhraní (sdílené konektorem STEMMA QT)
  • SCL: hodinový kolík sběrnice I2C
  • SDA: datový pin sběrnice I2C
• Digitální piny: D5, D6, D9 až D13

Feather modul s TFT displejem.
Peří ESP32-S3 TFT od Adafruit.

Specifikace TFT modulu Feather ESP32-S3

• Systém: dvoujádrový Tensilica 240 MHz
• Flash paměť: 4 MB
• Paměť PSRAM: 2 MB
• Displej: TFT s úhlopříčkou 1,14″ a rozlišením 240 x 135 px
• USB: typ C – pro programování a napájení
• Konektor JST 2-PH s nabíječkou Li-Pol baterií
• LC709203 systém monitorující provoz baterie (při napájení z Li-Pol baterie)
• Tlačítka Reset a DFU (BOOT0).
• STEMMA QT konektor pro I2C zařízení
• Diody informující o stavu provozu a načítání modulu (také podpora NeoPixel)
• Nízká spotřeba energie až 100 uA v režimu spánku při napájení z baterie
• Kompatibilní s Arduino nebo CircuitPython
• Rozměry: 52,3 mm x 22,7 mm x 7,2 mm
• Hmotnost: 6,3 g
