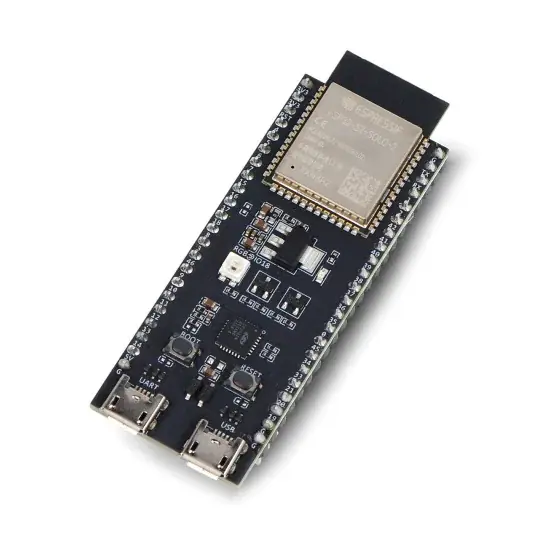

ESP32-S2-DevKitC-1-N8R2 – WiFi – vývojová deska se systémem ESP32-S2-SOLO-2 Jen Po Omezenou Doba

Popis

Vývojová deska ESP32-S2-DevKitC-1-N8R2 , založená na systému ESP32-S2-SOLO-2 . Umožňuje bezdrátovou WiFi komunikaci v pásmu 2,4 GHz . Disponuje 8 MB paměti Flash, 2 MB paměti PSRAM, 320 kB paměti SRAM (včetně 16 kB paměti RTC) a 128 kB paměti ROM.

Popis produktu: ESP32-S2-DevKitC-1-N8R2 – WiFi – vývojová deska se systémem ESP32-S2-SOLO-2

Vývojová deska ESP32-S2-DevKitC-1-N8R2 , založená na systému ESP32-S2-SOLO-2 . Umožňuje bezdrátovou WiFi komunikaci v pásmu 2,4 GHz . Disponuje 8 MB paměti Flash, 2 MB paměti PSRAM, 320 kB paměti SRAM (včetně 16 kB paměti RTC) a 128 kB paměti ROM. Modul je vybaven konfigurovatelnými piny (GPIO) a PCB anténou.

Hlavní vlastnosti dlaždice

• Kompletní WiFi funkcionalita umožňující snadný vývoj aplikací IoT.
• Pin konektory pro snadné připojení periferních zařízení.
• Flexibilita montáže na prototypovou desku.
• LED indikující napájení 3,3 V.
• Most USB na UART poskytující datové přenosy až 3 Mbps.
• ESP32-S2 USB port pro napájení a programování desky.
• Tlačítko Reset a Boot pro snadný restart a režim stahování softwaru.
• RGB LED pro programovatelné vizuální efekty.
• Stabilizátor napětí 5V až 3,3V pro spolehlivé napájení.
• Kompatibilní s ESP-IDF pro rychlé zahájení práce na aplikacích IoT.

ESP32-S2-DevKitC-1-N8R2 – WiFi.

Uspořádání prvků.

Uspořádání prvků na desce

1. Systém ESP32-S2-SOLO-2
2. 3,3 V LED – svítí, když je k desce připojeno napájení
3. USB-UART bridge – poskytuje přenosovou rychlost až 3 Mbps
4. Pinout GPIO
5. USB port ESP32-S2
6. Tlačítko reset
7. Spouštěcí tlačítko
8. USB-UART port
9. Pinout GPIO
10. Adresovatelná RGB LED
11. Regulátor výkonu LDO od 5V do 3,3V

Technické specifikace ESP32-S2-DevKitC-1-N8R2

• Čip: ESP32-S2-SOLO-2
• Procesor: Jednojádrový 32bitový Xtensa
• Takt: až 240 MHz
• Bezdrátová komunikace: WiFi 4
• WiFi standard: IEEE 802.11 a/b/g/n
• Pásmo: 2,4 GHz
• Paměť SRAM: 320 kB (včetně 16 kB v RTC paměti)
• Paměť PSRAM: 2 MB
• Paměť ROM: 128 kB
• Flash paměť: 8 MB
• Rozhraní: 43x GPIO, 4x SPI, 2x UART, 2x I2C

Podívejte se také na další moduly WiFi a Bluetooth z rodiny ESP32!

ESP32-S2-DevKitC-1-N8R2 – WiFi – vývojová deska se systémem ESP32-S2-SOLO-2.
