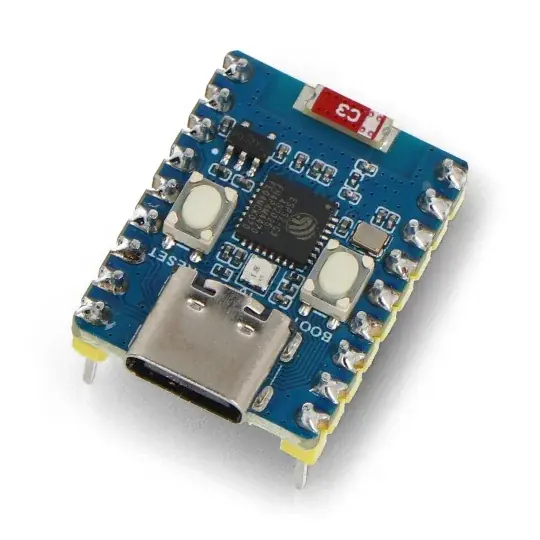

ESP32-C3-Zero-M – Vývojová deska pro WiFi/Bluetooth – s konektory – ESP32-C3FN4 – Waveshare 25532 Sleva

Popis

ESP32-C3-Zero-M je kompaktní vývojová deska založená na čipu ESP32-C3FN4 , která nabízí bezdrátovou komunikaci přes WiFi a Bluetooth Low Energy. Je vybavena jednojádrovým 32bitovým procesorem RISC-V s hlavní frekvencí až 160 MHz, 400 KB SRAM, 384 KB ROM a 4 MB Flash paměti . Podporuje řadu komunikačních rozhraní, včetně SPI, I2C, UART, I2S a ADC .

‌

Popis produktu: ESP32-C3-Zero – vývojová deska pro WiFi / Bluetooth – s konektory – ESP32-C3FN4 – Waveshare 25532

ESP32-C3-Zero je mini vývojová deska založená na čipu ESP32-C3FN4 . Je vybavena jednojádrovým 32bitovým procesorem RISC-V , který pracuje na hlavní frekvenci až 160 MHz. Podpora WiFi a Bluetooth umožňuje snadný vývoj bezdrátových aplikací. Deska nabízí 400 KB SRAM, 384 KB ROM a 4 MB Flash paměti . Je vybavena keramickou anténou 2,4G, LDO regulátorem napětí CAT6219-330TD-GT3, LED diodami TX a RX a také tlačítky pro reset a stažení firmwaru. Má port USB typu C a 15 konfigurovatelných GPIO pinů. ESP32-C3-Zero je v pájené verzi , k dispozici je i bezpinová verze ESP32-C3-Zero . Deska podporuje programovací jazyky C/C++ a MicroPython, takže je kompatibilní s prostředími, jako jsou Arduino IDE a ESP-IDF .Nabízí komplexní sadu vývojových nástrojů a tutoriálů, které vám pomohou s prvními kroky, a je ideálním nástrojem pro návrháře a inženýry vyvíjející aplikace IoT a další projekty bezdrátové komunikace.

ESP32-C3-Zero – Vývojová deska pro WiFi / Bluetooth – s konektory – ESP32-C3FN4 – Waveshare 25532.

Vývojová deska postavená na bázi systému ESP32-C3FN4.

Hlavní vlastnosti vývojové desky

• ESP32-C3FN4 je vybaven 32bitovým jednojádrovým procesorem RISC-V s frekvencí 160 MHz.
• Podporuje 2,4 GHz WiFi a Bluetooth 5, což umožňuje bezdrátovou komunikaci.
• Nabízí 400 KB SRAM, 384 KB ROM a 4 MB flash paměti.
• Flexibilní možnosti hodin, nezávislé nastavení napájení modulů a další ovládací funkce zajišťují nízkou spotřebu energie v různých scénářích.
• Připojuje se přes USB-C a má konfigurovatelný 15pinový GPIO konektor.
• Podpora více komunikačních rozhraní, včetně 3 x SPI, 1 x I2C, 2 x UART, 1 x I2S, 2 x ADC atd.

Aplikace desky ESP32-C3-Zero

• Vytváření IoT aplikací díky podpoře WiFi a Bluetooth.
• Projekty související s bezdrátovou komunikací, jako je vzdálené ovládání zařízení, přenos dat a monitorování.
• Prototypování a vývoj SMD aplikací díky možnosti přímého pájení na nosné desky.
• Vytvářejte projekty pomocí programovacích jazyků C/C++ nebo MicroPython s rozsáhlými vývojářskými zdroji a tutoriály.

Pro podrobnější informace o produktu se prosím podívejte do uživatelské příručky na webových stránkách výrobce.

Mikrokontrolér ESP32-C3FN4

Ústředním prvkem zařízení je vestavěný mikrokontrolér ESP32-C3FN4 , který je vybaven jednojádrovým 32bitovým procesorem RISC-V schopným pracovat s frekvencí až 160 MHz . Tento mikrokontrolér poskytuje dostatečný výpočetní výkon pro zpracování dat, správu bezdrátové komunikace a provádění složitých úkolů. Jeho nízká spotřeba energie ho činí ideálním pro aplikace, kde je nezbytná mobilita a úspora energie.

Široké možnosti programování

Vývojová deska nabízí rozsáhlé programovací možnosti a je kompatibilní s různými vývojovými prostředími , což poskytuje flexibilitu při vývoji softwaru. Programování je podporováno pomocí populárních prostředí, jako jsou Arduino IDE, ESP-IDF, MicroPython a CircuitPython .

Deska podporuje programovací jazyky C/C++ a MicroPython.

Uspořádání součástek na desce.

Rozložení součástek na desce

1. Port USB-C
2. Tlačítko BOOT
3. Tlačítko RESET
4. RGB dioda WS2812
5. Lineární regulátor napětí CAT6219-330TD-GT3
6. Jednojádrový procesor ESP32-C3FN4
7. 2.4G keramická anténa

Specifikace desky ESP32-C3-Zero

• Výrobce: Waveshare
• Model: ESP32-C3-Zero
• Mikrokontrolér: ESP32-C3FN4
• Procesor: Jednojádrový RISC-V 32bitový, 160 MHz
• Bezdrátové připojení: WiFi 2,4 GHz, Bluetooth 5 (LE)
• Paměť: 400 KB SRAM, 384 KB ROM, 4 MB Flash
• Komunikační rozhraní: 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC
• GPIO: 15 pinů
• USB port: USB-C
• Vestavěná anténa: ano, keramická anténa
• Programování: CircuitPython, MicroPython, Arduino IDE a ESP-IDF
• Deska s konektorem připájeným z výroby
• Rozměry: 23,5 x 18 mm

Rozměry desky ESP32-C3-Zero.
