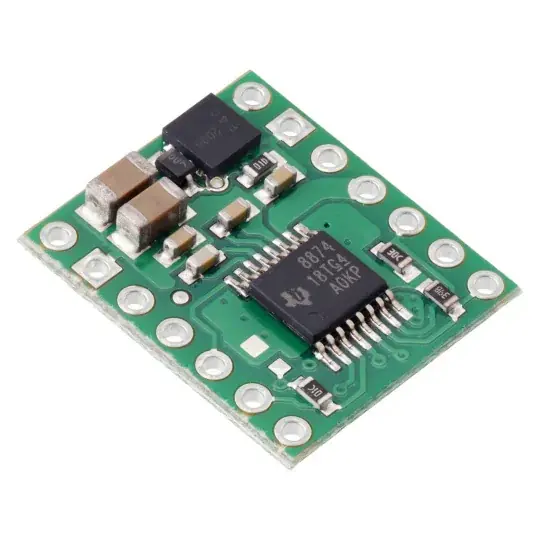

DRV8874 – jednokanálový ovladač 37V / 2.1A – Pololu 4035 Poslední Šance

Popis

Jednokanálový budič stejnosměrného motoru od společnosti Pololu vybavený systémem DRV8874 . Je napájen napětím od 4,5 V do 37 V. Trvalý proud na kanál je 2,1 A (dočasně až 6 A po dobu 1 sekundy). Umožňuje jednoduše ovládat rychlost a směr otáčení motoru, a to pouze pomocí dvou pinů mikrokontroléru. Regulátor je také vybaven ochranou proti přepólování, příliš nízkému napětí, příliš vysokému proudu a příliš vysoké teplotě.

Popis produktu: DRV8874 – jednokanálový motorový driver 37 V / 2,1 A – Pololu 4035

Jednokanálový budič stejnosměrného motoru od společnosti Pololu vybavený systémem DRV8874 . Je napájen napětím od 4,5 V do 37 V. Trvalý proud na kanál je 2,1 A (dočasně až 6 A po dobu 1 sekundy). Umožňuje jednoduše ovládat rychlost a směr otáčení motoru, a to pouze pomocí dvou pinů mikrokontroléru. Regulátor je také vybaven ochranou proti přepólování, příliš nízkému napětí, příliš vysokému proudu a příliš vysoké teplotě.

Jednokanálový ovladač stejnosměrného motoru – DRV8874. Připojení ovladače motoru DRV8874.

Připojení ovladače DRV8874

Napájecí napětí motoru v rozsahu od 4,5 V do 37 V by mělo být připojeno na pin VIN nebo VM. V typické aplikaci stačí připojit dvě ovládací vedení: volbu směru otáčení PHASE a regulaci otáček PWM na pin ENABLE. Standardně je ovladač ve spánkovém režimu – pro jeho ukončení je nutné na pin SLEEP napájet napětí v rozsahu od 1,8 V do 5,5 V. DRV8874 nabízí tři možné režimy ovládání:

• FÁZE / POVOLIT (PH / EH)
• PWM (IN / IN)
• Přes nezávislý poloviční most

Specifikace ovladače motoru DRV8874

• Počet kanálů: 1
• Napájecí napětí: 4,5V až 37V
• Trvalý proud na kanál: 2,1 A
• Okamžitý proud na kanál: 6 A.
• Maximální frekvence PWM: 100 Hz
• Minimální napětí logiky: 1,8V
• Maximální logické napětí: 5,5V
• Ochrana proti přepólování
• Rozměry: 15,2 x 17,8 mm
• Hmotnost: 0,9 g

Schéma ovladače DRV8874.
