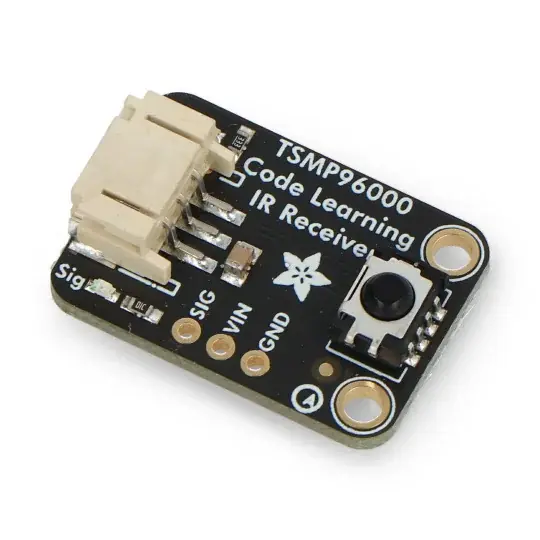

Dokud Zásoby Vydrží TSMP96000 Code Learning – IR přijímač 20-60kHz – STEMMA JST PH 2mm – Adafruit 5970

Popis

Modul TSMP96000 od Adafruit je IR přijímač , který podporuje frekvenční rozsah signálu od 20 kHz do 60 kHz , díky čemuž je kompatibilní s různými IR dálkovými ovladači i v případech, kdy frekvence signálu není známa. Napájen napětím 3V až 5V posílá výstupní signál do mikrokontroléru k dalšímu dekódování. Je vybavena konektorem STEMMA JST PH s roztečí 2 mm , umožňujícím snadné připojení bez nutnosti pájení.

‌

Popis produktu: TSMP96000 Code Learning – IR přijímač 20 – 60 kHz – STEMMA JST PH 2 mm – Adafruit 5970

Modul TSMP96000 od Adafruit je IR přijímač určený pro příjem signálů z dálkových ovladačů s frekvencemi od 20 kHz do 60 kHz . Díky tomu je univerzální a dokáže přijímat signály z různých IR dálkových ovladačů, i když neznáte přesnou frekvenci signálu. Modul je napájen napětím 3 V až 5 V a výstupní signál je odeslán do mikrokontroléru, který pak přijatý signál dekóduje. Na desce jsou LED diody – zelená značí napájení a červená příjem IR signálu. Modul se snadno používá díky konektoru STEMMA JST PH s roztečí 2 mm , který umožňuje připojení bez nutnosti pájení . Ideální pro projekty zahrnující příjem IR signálů, zejména v aplikacích „Učení kódu“, kde zařízení potřebuje pracovat s různými dálkovými ovladači.

Produkt kompatibilní s Arduino!

Výrobce připravil podrobnou uživatelskou příručku – podívejte se!

TSMP96000 Code Learning – IR přijímač 20 – 60 kHz – STEMMA JST PH 2 mm – Adafruit 5970.

Přijímač detekuje infračervené signály v rozsahu 20 kHz až 60 kHz.

Hlavní vlastnosti přijímače

• Kompatibilita s širokým rozsahem IR frekvencí: přijímá infračervené signály v rozsahu od 20 kHz do 60 kHz, což umožňuje spolupráci s mnoha typy dálkových ovladačů
• Napájení : modul je napájen napětím od 3 V do 5 V, kompatibilní s většinou mikrokontrolérů
• Jednoduchá instalace: není potřeba pájení, stačí použít kabel STEMMA JST PH s roztečí 2 mm
• LED diody: zelená dioda indikující správné napájení a červená dioda indikující příjem signálu
• Žádná demodulace signálu : modul neposkytuje demodulovaný signál, vyžaduje kód speciálně navržený pro „Učení kódu“

Připojení modulu a pinů

Modul je vybaven konektorem STEMMA JST PH s roztečí 2 mm , který umožňuje snadné připojení. Má 3 piny:

• GND – zem
• V+ – napájení
• SIG – signál

Díky tomuto řešení je připojení modulu k mikrokontroléru jednoduché a pohodlné a celé to nevyžaduje pájení.

Schéma připojení modulu k minipočítači Metro.

Díky montážním otvorům se deska snadno instaluje do pouzder a zařízení.

Technické specifikace modulu

• Frekvenční rozsah IR: 20 kHz až 60 kHz
• Napájecí napětí: 3V až 5V DC
• Konektor: STEMMA JST PH s roztečí 2 mm (3-pin)
• LED diody:
  • Zelená LED: indikuje správné napájení
  • Červená LED: indikuje příjem IR signálu
• Rozměry: 25,4 x 17,7 x 7,1 mm
• Hmotnost: 2,1 g

Nastavte obsah

• 1x TSMP96000 Code Learning – IR přijímač 20 – 60 kHz – STEMMA JST PH 2 mm – Adafruit 5970
