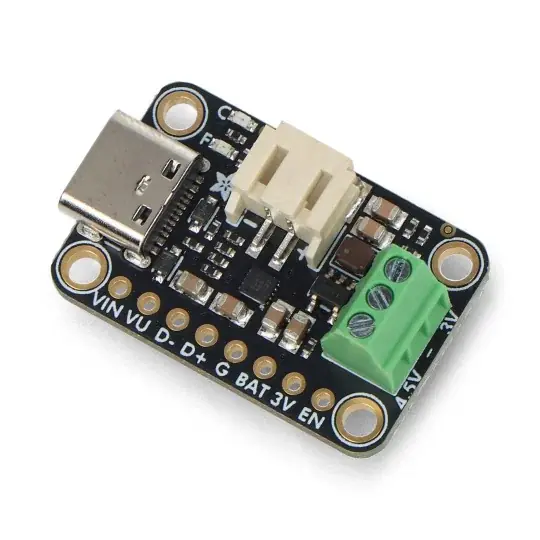

Dokud Zásoby Vydrží Nabíjecí modul Li-Pol 3,3V bq25185 pro baterie s USB typem C/DC/solárním panelem – Adafruit 6092

Popis

Adafruit bq25185 je všestranný nabíjecí a napájecí modul určený pro mobilní projekty a zařízení IoT. Nabíjí Li-Po baterie pomocí USB typu C, stejnosměrného zdroje nebo solárního panelu a zároveň poskytuje regulovaný 3,3V výstup pro elektroniku.

‌

Popis produktu: Nabíjecí modul pro 3,3V Li-Pol baterie bq25185 USB Type-C / DC / Solární panel – Adafruit 6092

Adafruit bq25185 je všestranný nabíjecí a napájecí modul určený pro mobilní projekty a zařízení IoT. Modul nabíjí Li-Po baterie pomocí USB typu C, stejnosměrného napájecího adaptéru nebo solárního panelu a zároveň poskytuje regulovaný 3,3V výstup pro elektroniku . Díky bq25185 a převodníku TPS62569 nabízí modul vysokou energetickou účinnost a funkci Power Path, která inteligentně řídí napájení zařízení a nabíjení baterie. Deska je navržena pro snadnou integraci a poskytuje dva napájecí výstupy: regulovaný 3,3V a výstup Power Path od 3,0V do 4,5V, což umožňuje napájet širokou škálu embedded zařízení a mikrokontrolérů.

3,3V bq25185 Nabíjecí modul pro Li-Pol baterie s USB typu C / DC / Solární panel – Adafruit 6092. Adafruit bq25185 je všestranný nabíjecí a napájecí modul určený pro mobilní projekty a zařízení IoT.

Speciální funkce

• Podporuje více zdrojů napájení: USB typu C, DC a solární panely
• Nabíjecí systém bq25185: efektivní nabíjení Li-Pol baterií
• Převodník TPS62569: stabilní výstup 3,3 V s kapacitou až 1 A
• Funkce Power Path: napájí zařízení a zároveň nabíjí baterii
• Inteligentní provoz solárních panelů: optimalizace energie podobná MPPT
• Nastavitelný nabíjecí proud: 1A standardně nebo 500mA změnou propojky
• Stabilizované výstupy: maximálně 4,5 V a 3,3 V
• Konektor USB typu C: kompatibilní s moderními napájecími zdroji a počítači
• Stavové LED diody: indikace nabíjení, chyby a 3,3V výstupu
• Kompaktní design: ideální pro mobilní a IoT projekty
• Montážní otvory: snadná instalace do pouzder a zařízení

Praktické aplikace

Modul je ideální pro projekty napájené z baterií, jako jsou zařízení IoT, meteorologické stanice, monitorovací systémy a mobilní vestavěné systémy. Jeho schopnost propojení se solárními panely umožňuje jeho použití v terénních instalacích, kde je omezený přístup k tradičnímu napájení. Stabilizovaný 3,3V výstup umožňuje přímé napájení mikrokontrolérů, komunikačních modulů a senzorů, čímž eliminuje potřebu dalších měničů. Funkce Power Path dále prodlužuje životnost baterie díky inteligentnímu řízení toku energie.

Technické specifikace

• Nabíjecí systém: bq25185
• Převodník: TPS62569
• Typ baterie: Li-Pol / Li-Ion
• Minimální kapacita baterie: 500 mAh
• Napájecí vstupy: USB typu C, DC, solární panel
• Rozsah vstupního napětí DC/solární energie: 5V až 18V
• Doporučené napětí solárního panelu: 5V až 7V
• Nabíjecí proud: 1 A (výchozí) nebo 500 mA
• Výstupní napájecí napětí: 3,0 V až 4,5 V, až do přibližně 1 A
• Stabilizovaný výstup: 3,3 V, až 1 A
• Rozhraní USB: USB typu C s rezistory CC 5,1 kΩ
• LED indikace: nabíjení, chyba, aktivní 3,3V výstup
• Další funkce: Povolte podložku pro deaktivaci 3,3V převodníku
• Konektor baterie: JST PH 2pinový
• Rozměry: 30,2 × 19,0 × 10,0 mm
• Hmotnost: 3,6 g

Obsah sady

• Modul Adafruit bq25185

Systém umožňuje nabíjet Li-Po baterie pomocí USB typu C, stejnosměrného zdroje nebo solárního panelu a zároveň poskytuje stabilizovaný výstup 3,3 V.
