Dokud Zásoby Vydrží Modul s 24bitovým ADC převodníkem pro tenzometrické nosníky – HX711 – Adafruit 5974

Popis

Modul od Adafruit s přesným 24bitovým ADC převodníkem , ideální pro provoz tenzometrů a Wheatstoneových můstků. Vybaveno selektivním zesílením (kanály A: 64x / 128x, kanál B: 32x) a možností připojení dvou 4vodičových senzorů . Podporuje dva režimy rychlosti přenosu dat (10 SPS a 80 SPS), nabízí nízkou spotřebu energie (< 1,5 mA). Díky snadné integraci s mikrokontroléry přes pseudo-SPI rozhraní a kompatibilitě s knihovnami CircuitPython a Arduino je vynikající volbou pro měření síly nebo hmotnosti.

‌

Popis produktu: Modul s 24bitovým ADC převodníkem pro tenzometrické nosníky – HX711 – Adafruit 5974

Adafruit HX711 je všestranný a přesný modul s 24bitovým ADC převodníkem , navržený pro práci s tenzometry a Wheatstoneovými můstky . Umožňuje připojení dvou 4vodičových snímačů pomocí šroubového konektoru (kanály A a B). Kanál A nabízí výběr 64x nebo 128x zesílení a kanál B má pevný zisk 32x . Podporuje dva režimy rychlosti přenosu dat: 10 SPS pro přesné měření a 80 SPS pro rychlé odečty. Modul lze napájet napětím od 2,6 V do 5,5 V a díky vestavěnému digitálnímu regulátoru napětí je možné oddělit analogové a digitální napájení. Je kompatibilní s CircuitPython a Arduino a nabízí intuitivní konfiguraci a ovládání. Ideální pro aplikace přesného měření, jako jsou elektronické váhy a snímače síly.

Výrobce připravil podrobnou uživatelskou příručku, která usnadní zahájení práce s modulem – podívejte se!

Modul s 24bitovým ADC převodníkem pro tenzometrické nosníky – HX711 – Adafruit 5974.

Modul s ADC převodníkem s 24bitovým rozlišením.

Hlavní vlastnosti modulu

• 24bitový ADC se selektivním zesílením
• Podpora dvou diferenciálních kanálů (A a B)
• Šroubový konektor pro 4vodičové tenzometry
• Dva režimy rychlosti přenosu dat: 10 SPS a 80 SPS
• Nízká spotřeba proudu: < 1,5 mA v pracovním režimu, < 1 μA v režimu spánku
• Vestavěný regulátor napětí pro digitální napájení
• Kompatibilní s Arduino a CircuitPython
• Jednoduché pseudo-SPI rozhraní

Kolíky modulu

• Napájecí kolíky:
  • VIN : napájení modulu, konzistentní s logickou úrovní mikrokontroléru (např. 5 V pro Arduino)
  • VIO : výstup regulátoru napětí pro digitální napájení
  • GND : společný základ pro výkon a logiku
• Šroubovací konektory:
  • E+ : analogový napájecí zdroj pro tenzometr (červený vodič)
  • E- : tenzometrická hmotnost (černý drát)
  • A+, A- : diferenciální vstupy kanálu A (zelené a bílé tenzometrické vodiče)
  • B+, B- : diferenciální vstupy kanálu B (volitelný druhý tenzometr)
• Komunikační piny:
  • SCK : vstup hodin
  • DATA : výstup dat
  • RATE : ovládání rychlosti čtení (nízký stav: 10 SPS, vysoký stav: 80 SPS)

Schéma zapojení modulu.

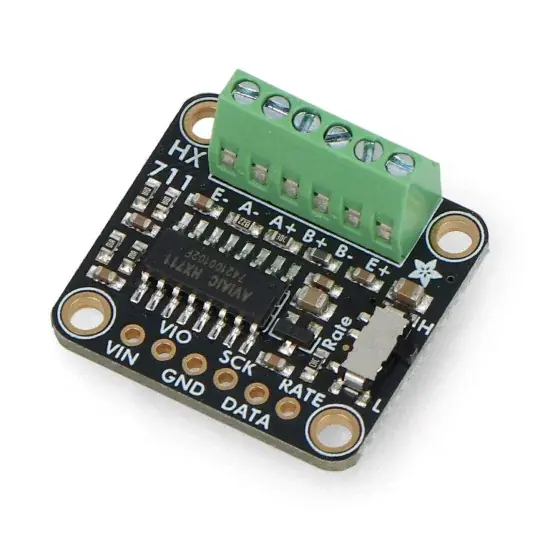

Modul je vybaven systémem HX711.

Programování desek pomocí CircuitPython a Python

Adafruit HX711 podporuje pseudo-SPI rozhraní, které umožňuje použití libovolných dvou digitálních pinů mikrokontroléru pro přenos dat . Díky knihovnám Adafruit_CircuitPython_HX711 a Arduino můžete snadno konfigurovat modul a číst hodnoty ADC. V CircuitPythonu příklad nastavení zahrnuje připojení pinů DATA a SCK a poté nastavení kanálu A nebo B pro měření. Modul umožňuje bezproblémovou integraci do projektů měření a nabízí intuitivní ovládání i pro začínající uživatele.

Technické specifikace desky

• Napájecí napětí: 2,6V až 5,5V
• Rozlišení: 24-bit
• Vstupy: 2 diferenciální kanály (A a B)
• Zisk: 64x / 128x (A), 32x (B)
• Režimy rychlosti přenosu dat: 10 SPS / 80 SPS
• Spotřeba proudu: < 1,5 mA v pracovním režimu, < 1 μA v režimu spánku
• Rozměry: 25,5 x 23 x 12,1 mm
• Hmotnost: 3,9 g

Nastavte obsah

• 1x Modul s 24bitovým ADC převodníkem pro tenzometrické nosníky – HX711 – Adafruit 5974
• 1x 6pinový konektor Goldpin

Prvky obsažené v sadě.
