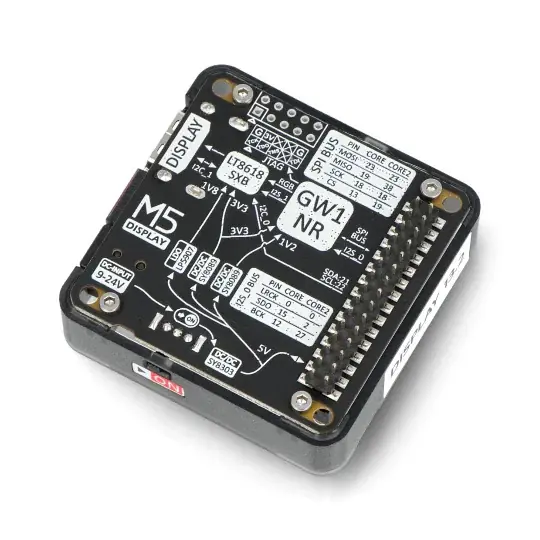

Display Module 13.2 – pro vývojové moduly M5Stack Core – M5Stack M126 Nízká Cena

Popis

Display Module 13.2 je rozšíření vytvořené společností M5Stack pro vývojové moduly M5Stack Core a M5Stack Core2. Jedná se o HD audio a video rozšiřující modul , který používá GAOYUN GW1NR série FPGA pro výstup signálu displeje. Je vybaven čipem pro úpravu výstupu LT8618S, který podporuje 24bitový vstup RGB a až 8 kanálů zvukového vstupu. Má také zabudované obvody pro konverzi napětí, díky kterým může být napájen napětím v rozsahu od 9 V do 24 V.

Popis produktu: Display Module 13.2 – pro vývojové moduly M5Stack Core – M5Stack M126

Display Module 13.2 je rozšíření vytvořené společností M5Stack pro vývojové moduly M5Stack Core a M5Stack Core2 . Jedná se o HD audio a video rozšiřující modul , který používá GAOYUN GW1NR série FPGA pro výstup signálu displeje. Je vybaven čipem pro úpravu výstupu LT8618S, který podporuje 24bitový vstup RGB a až 8 kanálů zvukového vstupu. Má také zabudované obvody pro konverzi napětí, díky kterým může být napájen napětím v rozsahu od 9 V do 24 V.

Podívejte se také do uživatelské příručky výrobce!

Podporuje až 8 audio vstupních kanálů.

Display Module 13.2 od M5Stack.

Speciální funkce Display Module 13.2 od M5Stack

• Podporuje 24bitový vstup RGB
• Rozlišení až 1080P (1920 x 1080 px)
• Podporuje až 8 audio vstupních kanálů
• Má vestavěné měniče napětí a obvod LDO od 5 V do 1,8 V
• HD audio a video rozhraní, rozhraní pro stahování JTAG
• Napájecí napětí v rozsahu od 9 V do 24 V DC
• Tlačítko ručního napájení

Doporučené použití

• Akční člen pro vstup HD audio a video signálů
• Platforma, která propojuje interakce člověk-stroj

Podívejte se také na další moduly M5Stack dostupné v naší nabídce!

Technická specifikace modulu

• Systém získávání audio a video signálu: GW1NR-LV9QN88C6-I5 FPGA
• Čip pro zpracování audio a video signálu: LT8616SXB
• Měnič napětí:
• od 9 V do 24 V do 5 V DC DC: SY8303
• 5V až 3,3V a 1,2V: SY8089
• 5V až 1,8V LDO: LP5907
• Maximální rozlišení: 1090P (1920 x 1080 px)
• Napájecí napětí: od 9V do 24V
• Rozměry: 54 x 54 x 14,2 mm
• Hmotnost: 21,6g

Obsah sady

• Display Module 13.2 – pro vývojové moduly M5Stack Core – M5Stack M126 – 1 kus
