Popis

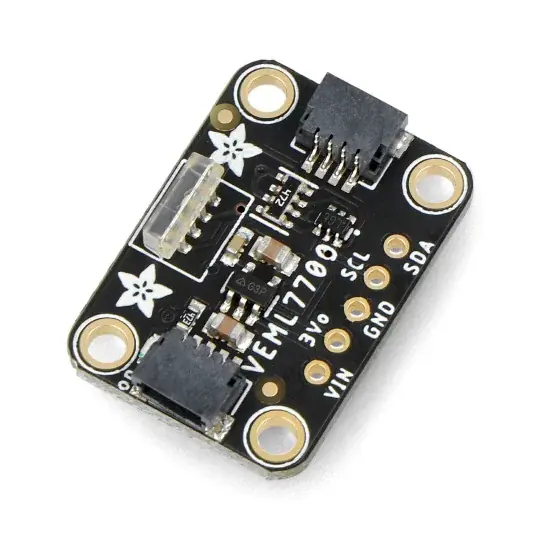

Digitální senzor okolního světla od Adafruit. Vycházel ze systému VEML7700 , který mu umožňuje měřit v rozsahu od 0 lux do 120 klux . Na rozdíl od standardních senzorů detekuje světlo vstupující paralelně s povrchem desky plošných spojů. Má konektor STEMMA QT / Qwiic a pájecí plošky – alternativní způsob připojení.

Popis produktu: Digitální senzor okolního světla – VEML7700 – I2C – úhlový – STEMMA QT / Qwiic – Adafruit 5378

Digitální senzor okolního světla od Adafruit . Byl založen na čipu VEML7700 , který mu umožňuje měřit v rozsahu od 0 lux do 120 klux . Na rozdíl od standardních senzorů detekuje světlo vstupující paralelně s povrchem desky plošných spojů. Má konektor STEMMA QT / Qwiic a pájecí plošky – alternativní způsob připojení.

Produkt je kompatibilní s Arduino a Raspberry Pi

Výrobce poskytuje podrobnou uživatelskou příručku . Najdete zde mimo jiné popis jednotlivých výstupů, ukázkové programové kódy a bezplatné knihovny.

Příklad propojení modulu s deskou Metro. Kontaktní deska a Metro deska nejsou součástí sady – lze je zakoupit samostatně.

Popis pinů desky

Deska má dvě možnosti připojení – pomocí standardních pájecích plošek, ke kterým by měly být připájeny zlaté proužky obsažené v sadě, nebo pomocí konektorů STEMMA QT / Qwiic, které nevyžadují pájení.

• VIN – napájecí napětí od 2,7V do 5,5V
• GND – zem systému
• SDA – datová linka sběrnice I2C
• SCL – hodinová linka sběrnice I2C
• VOUT – analogový výstup.

Obsah sady

• Digitální senzor okolního světla – VEML7700 – I2C – úhlový – STEMMA QT / Qwiic – Adafruit 5378 – 1 kus
• 1×5 zlatý proužek – 2,54 mm rastr – 1 ks

Technická specifikace snímače

• Typ: Senzor okolního světla
• Vestavěný čip: VEML7700
• Typ: digitální
• Úhel měření: detekuje světlo vstupující rovnoběžně s povrchem desky
• Napájecí napětí: 3V až 5V
• Rozsah měření: 0 lux až 120 klx
• Rozlišení: 12-bit
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní: 0x10
• Doba zisku a integrace: Softwarově nastavitelné
• Podporovaná vývojová prostředí: Arduino (C / C ++) a CircuitPython (Python 3)
• Konektory: STEMMA QT / Qwiic, pájecí plošky
• Rozsah provozních teplot: -25 °C až 85 °C
• Rozměry dlaždic: 25,5 x 17,7 x 4,6 mm
• Hmotnost: 1,9 g

Detekční rozsah je od 0 lux do 120 klux.
