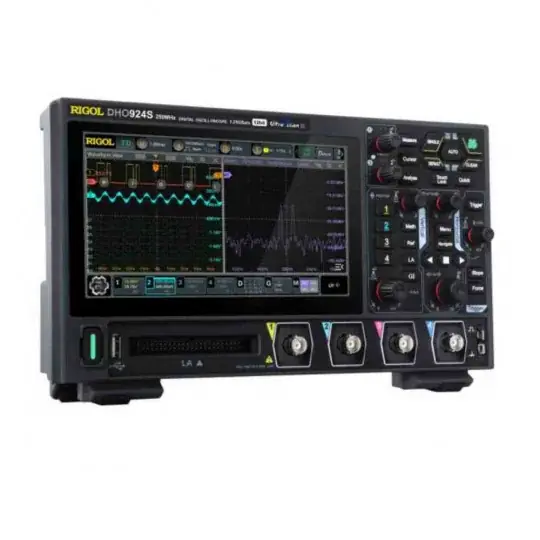

Digitální osciloskop RIGOL DHO924S – 4 kanály, 250 MHz, 1,25 Gsa/s, 12 bitů, AWG 25 MHz Expresní Doručení

Popis

Osciloskop Rigol DHO924S řady DHO900 je moderní měřicí zařízení určené pro laboratoře, opravny elektroniky, výzkumná a vývojová oddělení, technické vzdělávání a testování vestavěných systémů. Jeho 12bitové vertikální rozlišení s 4096 kvantizačními úrovněmi umožňuje pohodlnější pozorování malých signálů a jemných změn tvaru vlny než tradiční 8bitové osciloskopy.

‌

Popis produktu: Digitální osciloskop RIGOL DHO924S – 4 kanály, 250 MHz, 1,25 Gsa/s, 12 bitů, AWG 25 MHz

Osciloskop Rigol DHO924S řady DHO900 je moderní měřicí zařízení určené pro laboratoře, opravny elektroniky , výzkumná a vývojová oddělení, technické vzdělávání a testování vestavěných systémů. Jeho 12bitové vertikální rozlišení s 4096 kvantizačními úrovněmi umožňuje pohodlnější pozorování malých signálů a jemných změn tvaru vlny než tradiční 8bitové osciloskopy. Jeho šířka pásma 250 MHz, 4 analogové kanály a vzorkovací frekvence až 1,25 Gsa/s poskytují rozsáhlé diagnostické možnosti pro každodenní práci s elektronikou.

Model DHO924S má vestavěný 1kanálový generátor funkcí AWG 25 MHz , funkci analýzy Bodeova grafu, dekódování populárních sériových sběrnic a 16 digitálních kanálů dostupných po použití logické sondy PLA2216 . 7″ dotyková obrazovka s rozlišením 1024 x 600 px , menu v polštině, rozhraní USB, LAN a HDMI a možnost napájení přes port USB typu C zvyšují pohodlí práce jak u stolu, tak v terénu.

Digitální osciloskop RIGOL DHO924S – 4 kanály, 250 MHz, 1,25 Gsa/s, 12 bitů, AWG 25 MHz. Osciloskop Rigol DHO924S z řady DHO900 je moderní měřicí zařízení určené pro laboratoře, elektronické služby, výzkumná a vývojová oddělení, technické vzdělávání a testování vestavěných systémů.

Speciální funkce

• 12bitové vertikální rozlišení: 4096 úrovní kvantizace usnadňuje analýzu malých signálů a přesnější pozorování detailů průběhu
• Šířka pásma 250 MHz: osciloskop umožňuje analyzovat vysokorychlostní analogové signály v servisních, vzdělávacích a konstrukčních aplikacích
• 4 analogové kanály: možnost současného pozorování několika měřicích bodů v testovaném systému
• Vzorkování až 1,25 Gsa/s: Vysoká vzorkovací frekvence podporuje přesnější zachycení průběhu
• Paměť až 50 Mbps: vysoká hloubka paměti umožňuje zaznamenávat delší fragmenty signálu s velkými detaily
• Generátor AWG 25 MHz: Vestavěný 1kanálový generátor průběhů usnadňuje testování obvodů bez dalšího vybavení
• Dekódování sběrnice: Podpora RS232/UART, I2C, SPI, CAN a LIN zrychluje analýzu digitální komunikace
• 16 digitálních kanálů: možnost analýzy digitálních signálů po zakoupení logické sondy PLA2216
• Rychlé snímání: až 1 000 000 wfms/s v režimu UltraAcquire
• 7″ dotyková obrazovka: kapacitní obrazovka s rozlišením 1024 x 600 px zajišťuje pohodlné ovládání a jasné zobrazení průběhů
• Polské menu: snadnější ovládání pro vzdělávací, servisní a laboratorní uživatele
• Komunikační rozhraní : USB Device, USB Host, LAN a HDMI standardně
• Napájení přes USB typu C: umožňuje napájet zařízení z kompatibilního zdroje nebo powerbanky

Praktické aplikace

RIGOL DHO924S je vhodný pro diagnostiku elektronických obvodů, analýzu analogových a digitálních signálů, servis zařízení, návrh vestavěných obvodů a testování komunikačních systémů. Díky dekódování sběrnice a schopnosti pracovat s logickou sondou je zařízení vhodné pro analýzu mikrokontrolérů, komunikačních rozhraní, řídicí systémy a automatizační systémy.

Osciloskop je také dobrou volbou pro učebny, akademické laboratoře a výzkumná a vývojová oddělení. Vestavěný generátor AWG, Bodeho analýza, histogram, vyhledávání tvarů vln a pokročilé funkce spouštění vám umožňují používat jedno kompaktní zařízení pro různé měřicí úlohy.

DHO924S má vestavěný 1kanálový generátor funkcí AWG 25 MHz, analýzu Bodeova grafu, dekódování populárních sériových sběrnic a 16 digitálních kanálů dostupných pomocí logické sondy PLA2216. 7″ dotyková obrazovka s rozlišením 1024 x 600 px, menu v polštině, rozhraní USB, LAN a HDMI a možnost napájení přes port USB typu C zvyšují pohodlí práce jak u stolu, tak i v terénu.

Technické specifikace

• Model: DHO924S
• Řada: DHO900
• Typ zařízení: digitální osciloskop
• Vertikální rozlišení: 12 bitů
• Počet analogových kanálů: 4
• Analogová šířka pásma: 250 MHz
• Maximální vzorkovací frekvence: 1,25 Gsa/s pro jeden kanál
• Vzorkovací frekvence pro dva kanály: 625 MSa/s
• Vzorkovací frekvence pro všechny kanály: 312,5 MSa/s
• Maximální hloubka paměti: 50 Mpts pro jeden kanál
• Paměť pro dva kanály: 25 Mpts
• Paměť pro všechny kanály: 10 Mpts
• Generátor AWG: 1kanálový, 25 MHz
• Digitální kanály: 16, vyžaduje logickou sondu PLA2216
• Rozsah vertikální citlivosti: 200 µV/dílek až 10 V/dílek
• Maximální rychlost snímání: 1 000 000 wfms/s v režimu UltraAcquire
• Rychlost vektorového snímání: 30 000 wfms/s
• Displej: 7″ kapacitní dotykový displej
• Rozlišení obrazovky: 1024 x 600 px
• Hodnocení intenzity: 256 úrovní
• Dekódování sběrnice: RS232/UART, I2C, SPI, CAN, LIN
• Další funkce: analýza Bodeova grafu, histogram, analýza digitálního signálu, vyhledávání a navigace v průběhu
• Rozhraní: USB zařízení, USB hostitel, LAN, HDMI
• Napájení: port USB typu C
• Menu: Polský jazyk
• Rozměry: 265,35 × 161,75 × 77,38 mm
• Hmotnost: 1,78 kg

Obsah sady

• Osciloskop RIGOL DHO924S – 1 ks
• Napájecí zdroj – 1 ks
• Kabel s banánkovou zástrčkou pro uzemnění – 1 ks
• PVP2350 Pasivní sonda 350 MHz – 4 ks
