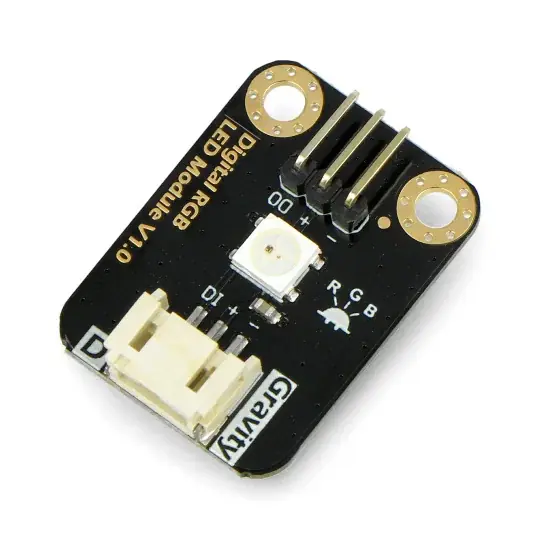

DFRobot Gravity – RGB LED digitální modul Poslední Šance

Popis

Gravitace: Digitální RGB LED modul je kaskádové rozhraní kompatibilní s LED páskem. Díky své struktuře poskytuje snadnější způsob připojení jednotlivých modulů – pro ovládání je vyžadován pouze jeden pin, kde jsou potřeba tři na standardní pásku. Tím je zajištěna výrazně nižší spotřeba energie.

Popis produktu: DFRobot Gravity: RGB LED digitální modul

Digitální RGB modul s možností kaskádového připojení, kompatibilní s RGB LED páskem. Funguje s nejpopulárnějšími řadiči, jako jsou Arduino , micro: bit , Firebeetle , LattePanda , RaspberryPi a s různými typy rozšíření DFRobot IO.

DFRobot Gravity: RGB LED digitální modul. Nabízíme také další zajímavé moduly .

Struktura digitálního RGB LED modulu DFRobot

Vzhledem k individuální konstrukci modulu postačuje jeden signální kolík k ovládání jedné LED místo tří, jako je tomu u standardního LED pásku. Toto řešení se vyznačuje mnohem nižší spotřebou energie. To umožňuje napájet sto kaskádových modulů, jejichž energetický požadavek nepřesahuje 5 V, 2 A.

Schéma kaskádového připojení modulů na příkladu DFRduino UNO . K napájení můžete použít baterie nebo napájecí adaptér .

Příklady použití

• vánoční dekorace
• Indikátor signálu

Specifikace digitálního modulu RGB LED

• Typ LED: WS2812 RGB 5050
• Vstupní napětí: 3,3 V až 5,5 V
• Maximální proud: 48 mA
• Klidový proud: 0,7 mA
• Rozhraní: Gravity 3P Digital
• Rozměry: 30 x 22 mm
