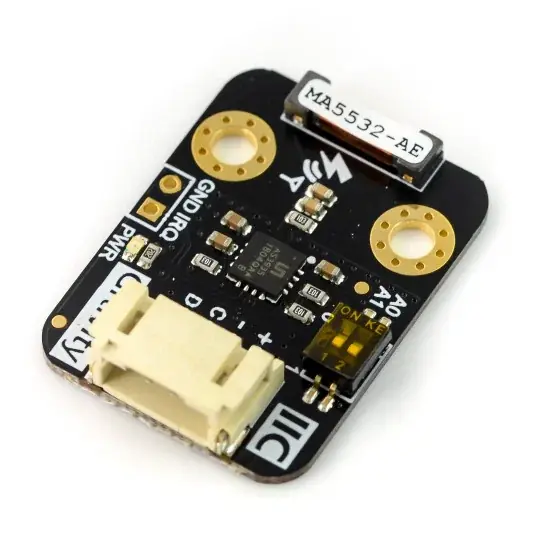

DFRobot Gravity – Lightning Sensor – senzor, detektor blesku Top Prodej

Popis

Modul je vybaven systémem Frankin AMS AS3935 a speciální anténou Coilcraft MA5532-AE pro určování vzdálenosti od bleskových výbojů, intenzity a frekvence v okruhu 40 km uvnitř nebo venku.

Popis produktu: DFRobot Gravity – Lightning Sensor – senzor, detektor blesku

Modul je vybaven systémem Frankin AMS AS3935 a vyhrazenou anténou Coilcraft MA5532-AE k určení vzdálenosti od blesku, intenzity a frekvence v okruhu 40 km, a to jak uvnitř, tak i venku. Sada obsahuje kabel přizpůsobený DFRobot Gravity IO Expansion Shield .

Díky své malé velikosti a širokému dosahu detekce jej lze použít také v chytrém oblečení pro lidi pracující ve výškách. Senzor lze také použít v inteligentní budově, která po detekci výbojů blesku v okolí dá pokyn zařízením, aby se citlivě odpojily od těchto účinků od elektřiny. Modul může být také užitečný pro fotografy, když je detekován blesk, lze k otevření závěrky použít pin IRG generující puls.

Schéma připojení modulu k Arduinu

Schéma připojení modulu k Raspberry Pi

Aplikace modulu DFRobot Gravity – Lighting Sensor

• Meteorologická stanice (detekce bouře)
• Nositelná zařízení (včasné varování před bouřkami)
• Fotografování blesků
• Automatizace domácnosti

Specifikace modulu DFRobot Gravity – Lightning Sensor

• Vstupní napětí: 3,3 V až 5 V.
• Maximální dosah detekce: 40 km v 15 krocích
• Rozlišení detekčního rozsahu: 1 km až 4 km
• Rozlišení intenzity: 21bitové, od 0 do 16777201
• Adresa I2C: 0x03, 0x02, 0x01
• Rozhraní: Gravitace
• Rozměry: 30 x 22 mm

DFRobot Gravity – Lightning Sensor – senzor, detektor blesku

DFRobot Lightning Sensor bleskový senzor ze série Gravity. Modul je umístěn na desce plošných spojů o rozměrech 30 mm x 22 mm. Anténa Coilcraft MA5532-AE je zodpovědná za příjem signálů souvisejících s údery blesku, což umožňuje určit vzdálenost a frekvenci bleskových výbojů v okruhu až 40 km od modulu. Komunikace mezi modulem a základní deskou probíhá přes rozhraní I2C. Lze použít mimo jiné snímač atmosférického výboje ve výstražných systémech před hrozícími bouřemi, stejně jako spoušť spouště ve kamerách.

Efektivní detekce blesku pomocí bleskového senzoru DFRobot

Senzor výboje blesku od společnosti DFRobot je založen na specializovaném integrovaném obvodu AMS AS3935 Franklin – název čipu vychází ze jména Benjamina Franklina, vynálezce bleskosvodu. Senzor má vynikající odolnost proti rádiovému rušení a má mnoho praktických aplikací. Detekce výboje blesku v dosahu snímače spustí impuls na kolíku „IRQ“. Tento puls lze přivést například k závěrce fotoaparátu, aby se zachytil výboj na fotografii, stejně jako k nouzovým napájecím zařízením – pak signál z bleskového senzoru přepne napájení zařízení ze sítě do UPS. Senzor je také oblíbený u nadšenců meteorologických jevů – přesně reprodukovaná mapa bouří vám umožňuje sledovat jeho průběh při každém úderu blesku. Včasná detekce výbojů blesku také snižuje riziko nehody při práci ve výškách – bleskový senzor je také praktickým prvkem inteligentního oděvního vybavení.

Senzor blesku DFRobot – co je to za senzor?

DFRobot Gravity – Lightning Sensor – senzor je detektor blesku, tj. Malý elektronický obvod umístěný na laminované desce s plošnými spoji. Díky tomu budete schopni detekovat výboje elektrického blesku.

Nejdůležitější elektronický prvek (modul DFRobot Lightning Sensor ze série Gravity – detektor výbojů) je umístěn na desce, ke které je také připojena speciální anténa, schopná detekovat frekvenci, vzdálenost a intenzitu elektrických výbojů v okruhu 40 km.

Použití detektorů výboje

Tyto typy bleskových detektorů lze použít například v inteligentním oblečení pro lidi, kteří často pracují ve výškách, jako jsou montéři větrných elektráren a horolezci. Zařízení je mohou varovat před hrozícím nebezpečím.

Další zajímavou aplikací tohoto typu zařízení je fotografování. Zařízení může odeslat signál do fotoaparátu s pokyny k rychlosti závěrky. Modul se také používá k přepínání elektrických systémů na nouzové napájení UPS nebo například v meteorologických stanicích.
