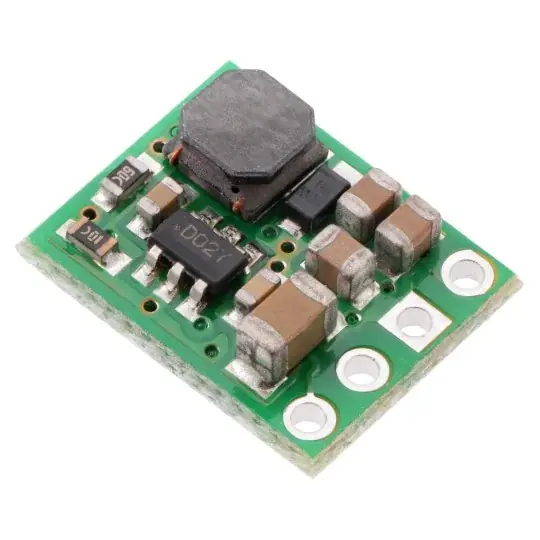

D36V6F3 – sestupný převodník – 3,3 V 0,6 A – Pololu 3791 Dokud Zásoby Vydrží

Popis

Převodník s výstupním napětím 3,3 V. Maximální proud až 600 mA. Napájecí napětí se pohybuje od 4 V do 50 V.

Popis produktu: Pololu D36V6F3 – redukční převodník – 3,3 V 0,6 A

Převodník sestupný, který se používá k napájení systémů pracujících s napětím 3,3 V. Hlavní výhodou systému je široká škála vstupních napětí od 4 V do 50 V (minimální hodnota závisí na odpadávacím napětí ). Obvod umožňuje spotřebu proudu až 600 mA , je to dostatečná hodnota pro napájení typických integrovaných obvodů. Náš obchod také nabízí 5 V verzi a nižší proudovou kapacitu až 300 mA .

Piny převodníku D36V6F3

Modul má čtyři výstupy:

• VIN – vstupní napětí v rozsahu 4 V až 50 V, dávejte pozor na hodnotu výpadku a krátké napěťové impulsy, které mohou poškodit systém
• GND – zemní potenciál
• VOUT – výstupní napětí
• SHDN – vstup do nízkého stavu (logická nula) způsobí, že systém přejde do stavu nízké spotřeby energie (přibližně 2 uA). Chcete-li spustit systém, zadejte vysoký stav (logický jeden – napětí nad 1,25 V). Pokud se kolík nepoužívá, můžete jej připojit k sousednímu kolíku VIN.

Konektory jsou na desce správně označeny. Rastr kolíků je 2,54 mm (oblíbené konektory goldpin). Modul lze zapojit do kontaktního pole , připojit pomocí vodičů nebo připájet na speciální desku plošných spojů.

Na přání zákazníka můžeme dodat systém s pájenými konektory goldpin. Za tímto účelem prosím zanechejte informace v komentáři k objednávce.

Účinnost systému převodu D36V6F3

Účinnost je definována jako poměr výstupního výkonu k příkonu (Power out) / (Power in). Jedná se o velmi důležitý parametr při práci s přenosnými zdroji energie (bateriemi a akumulátory), kde je důležitá pracovní doba na jeden nabíjecí cyklus. Účinnost tohoto impulzního systému je asi 80% – 90% .

Vypadávací napětí

Parametr označovaný v dokumentaci jakodrop-out voltag e tonezbytné pro řádný provoz systému,minimální rozdíl mezi vstupním a výstupním napětím. Pokud je například výpadek 1 V a požadované výstupní napětí 5 V, napájecí napětí by mělo být větší než 6 V. Níže uvedené obrázky ukazují výpadkové napětí pro převaděče D24VxFx.

Nebezpečné napěťové impulsy

Při připojování napájecího zdroje k modulu se mohou objevit nebezpečné, krátké elektrické impulsy velké amplitudy (tzv. Piny), které mohou trvale poškodit systém. Pololuovy testy ukazují, že pro napětí nad 20V mohou mít piny amplitudu více než 42V. Z důvodu ochrany proti tomuto nežádoucímu jevu se doporučuje pájet kondenzátor s hodnotou alespoň 33uF co nejblíže výkonovým pinům převodníku.

Technická specifikace převaděče Pololu D24V6F3

* minimální hodnota závisí na odpadávacím napětí
