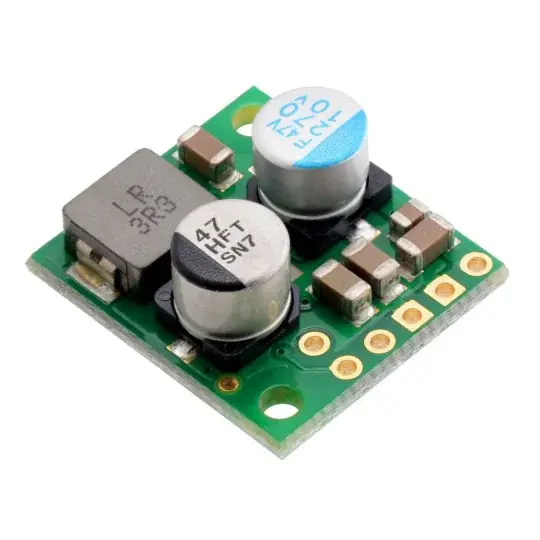

D36V28F6 – sestupný převodník – 6V 2,7A – Pololu 3783 Pouze Dnes

Popis

Sestupný převodník s napájecím napětím od 6,3 V do 50 V. Výstupní napětí je 6 V a proudová účinnost je od 2 A do 4 A , typická hodnota je 2,7 A. Rozměry modulu jsou 20 x 18 mm.

Popis produktu: D36V28F6 – redukční převodník – 6V 2,7A – Pololu 3783

Sestupný převodník s napájecím napětím od 6,3 V do 50 V. Výstupní napětí je 6 V a proudová účinnost je od 2 A do 4 A , typická hodnota je 2,7 A. Rozměry modulu jsou 20 x 18 mm.

Kolíky invertoru.

Piny převodníku D36V28F6

Převodník má konektory správně označené na desce. Konektory jsou od sebe vzdáleny 2,54 mm. Zařízení lze zapojit přímo do kontaktního pole , připojit pomocí vodičů nebo připájet na speciální desku plošných spojů.

Účinnost systému měniče

Převodník má účinnost asi 85% – 95%, je definován jako poměr výstupního výkonu k příkonu (Power out) / (Power in). Tento parametr je velmi důležitý při práci s přenosnými zdroji energie, kde je důležitá pracovní doba na jeden nabíjecí cyklus.

Graf účinnosti systému.

Sada obsahuje převodník a konektory pro samopájení.

Specifikace sestupného převodníku D36V28F6

• Vstupní napětí: 6,3 V až 50 V
• Výstupní napětí: 6V
• Přesnost výstupního napětí: 4%
• Trvalý výstupní proud: 2,7 A
• Účinnost 85% – 95%
• Ochrana proti přepólování a proti proudu, napětí a teplotě
• Spínací frekvence: přibližně 500 kHz
• Funkce měkkého startu
• Dva montážní otvory o průměru 2,2 mm (M2)
• Rozměry: 20 x 18 mm
• Hmotnost: 3,3 g
