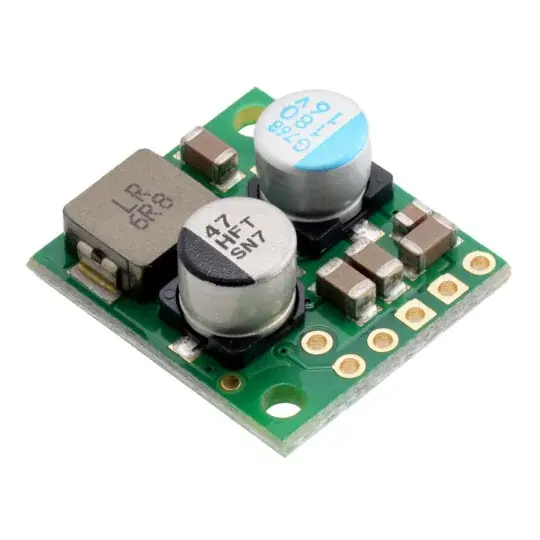

D36V28F12 - sestupný převodník - 12V 2,4A - Pololu 3786 Odeslání Ihned

D36V28F12 – sestupný převodník – 12V 2,4A – Pololu 3786 Odeslání Ihned

Původní cena byla: 450,00 Kč.Aktuální cena je: 189,00 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003CRV Kategorie: Štítek:

Popis

Malý převodník s výstupním napětím 12 V a proudovou účinností 2,4 A. Je napájen napětím od 12,9 V do 50 V. Rozměry modulu jsou 20 x 18 mm.

Popis produktu: D36V28F12 – redukční převodník – 12V 2,4A – Pololu 3786

Malý převodník s výstupním napětím 12 V a proudovou účinností 2,4 A. Je napájen napětím od 12,9 V do 50 V. Rozměry modulu jsou 20 x 18 mm.

Kolíky invertoru.

Výstupy převodníku D36V28F1

Modul má šest popsaných konektorů s roztečí 2,54 mm. Převodník lze zapojit přímo do kontaktního pole , připojit pomocí vodičů nebo připájet na speciální desku s plošnými spoji.

Kolík Popis
VIN Vstupní napětí.
GND Masový potenciál.
HLAS Výstupní napětí.
UMOŽNIT Poskytnutí stavu nízkého napětí (pod 1 V) způsobí, že se systém přepne do stavu nízké spotřeby energie (přibližně 10 μA). Kolík je vytažen na napájecí napětí přes odpor 270 kΩ, což implicitně zapne obvod.
PG Kolík „Power Good“, typ s otevřeným odtokem. Snižuje se, když výstupní napětí klesne pod 85% jmenovité hodnoty. Pokud se má tento pin použít, měl by být připojen pull-up rezistor, např.10 kΩ.

Účinnost systému měniče

Modul má velmi vysokou účinnost 90% – 95%. Účinnost je definována jako poměr výstupního výkonu k příkonu (Power out) / (Power in). Toto je velmi důležitý parametr při práci s přenosnými zdroji energie, kde je důležitá pracovní doba na jeden nabíjecí cyklus.

Graf účinnosti systému.

Sada obsahuje převodník a konektory pro samopájení.

Specifikace sestupného převodníku D36V28F912

  • Vstupní napětí: 12,9 V až 50 V
  • Výstupní napětí: 12V
  • Přesnost výstupního napětí: 4%
  • Trvalý výstupní proud: 2,4 A
  • Účinnost 90% – 95%
  • Ochrana proti přepólování a proti proudu, napětí a teplotě
  • Spínací frekvence: přibližně 500 kHz
  • Funkce měkkého startu
  • Dva montážní otvory o průměru 2,2 mm (M2)
  • Rozměry: 20 x 18 mm
  • Hmotnost: 3,3 g

Užitečné odkazy

  • Web výrobce: Pololu # 3786
  • Rozměry
  • 3D model
Délka 20 mm
Šířka 18 mm
Výška 9 mm
Napětí z 12,9 V
Napětí dolů 50,0 V
Výstupní napětí z 12.0V
Výstupní napětí do 12.0V
Účinnost proudu 2,4 A
Niebezpieczne Komponent
Šířka balení 8 cm
Výška balení 0.8 cm
Hloubka balení 9 cm
Váha balení 0.005 kg
