D30V30F5 – step-down měnič – 5V 3,4A – Pololu 4892 Výhodná Nabídka

Popis

Snižovací měnič napětí s výstupním napětím 5 V a proudovou účinností 3,4 A. Modul je napájen napětím v rozsahu od 5V do 45V. Účinnost regulátoru je od 80% do 95% , což umožňuje dodávku proudu od 3A do 4A v závislosti na vstupním napětí. S vysokou účinností, vestavěnou ochranou a kompaktními rozměry je ideálním řešením pro různé elektronické aplikace.

‌

Popis produktu: D30V30F5 – step-down měnič – 5 V 3,4 A – Pololu 4892

Snižovací převodník D30V30F5 od Pololu převádí vstupní napětí v rozsahu 5 V až 45 V na stabilní výstupní napětí 5 V. Modul může dodávat trvalý výstupní proud až 3,4 A s typickou účinností v rozmezí od 80 % do 95 % v závislosti na vstupním napětí a zátěži. Díky technologii konvertoru spínacích režimů (SMPS) je tento regulátor mnohem účinnější než tradiční lineární regulátory, zejména při velkých rozdílech mezi vstupním a výstupním napětím. D30V30F5 má vestavěnou ochranu proti přepólování až do 40 V, vstupnímu podpětí, nadproudu a zkratu a také funkci tepelného vypnutí. Modul je navíc vybaven funkcí soft start , která omezuje startovací proud a postupně zvyšuje výstupní napětí. Díky kompaktním rozměrům (17,8 x 20,3 x 9 mm) a pinout systému kompatibilnímu s prkénkami na krájení lze ovladač snadno integrovat do různých projektů.

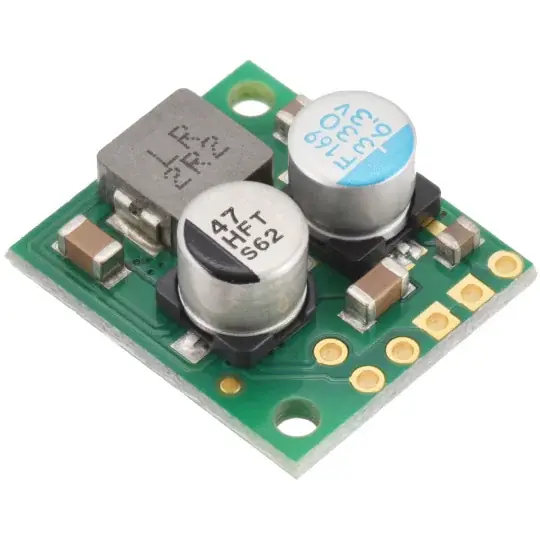

D30V30F5 – step-down měnič – 5 V 3,4 A – Pololu 4892.

Piny převodníku D30V30F5.

Piny převodníku D30V30F5

• VOUT – výstupní napětí 5V
• GND – systémové uzemnění
• VIN – vstupní napětí od 5V do 45V
• CZ – umožňuje ovládat činnost regulátoru nastavením na nízkou nebo vysokou
• PG – open-drain „Power Good“ pin. Klesá, když výstupní napětí regulátoru vzroste o více než 7,5 % nad nebo klesne o více než 9 % pod jmenovité napětí (s hysterezí). Pokud je tento pin použit, musí být připojen pull-up rezistor.

Převodník lze zapojit přímo do prkénka , připojit pomocí vodičů nebo připájet na vyhrazenou desku s plošnými spoji.

Maximální trvalý výstupní proud

Maximální výstupní proud dosažený převodníkem závisí na vstupním napětí a také na dalších faktorech, jako je okolní teplota, proudění vzduchu a absorpce tepla. Graf ukazuje maximální výstupní proudy, které může regulátor dodávat nepřetržitě při pokojové teplotě, bez proudění vzduchu a dodatečného odvodu tepla.

Graf maximálního výstupního proudu.

Účinnost měniče Pololu.

Účinnost konvertorového systému

Účinnost je definována jako poměr výstupního výkonu k příkonu (Power out) / (Power in). Je to jeden z nejdůležitějších parametrů měniče zejména při práci s přenosnými zdroji energie. D30V30F9 poskytuje typickou účinnost v rozmezí od 80 % do 95 % v závislosti na vstupním napětí a zátěži. Díky tomu si můžete být jisti, že měnič pracuje s nejvyšší možnou účinností, což se promítá do delší životnosti baterie nebo menší tvorby tepla v systému.

Technické specifikace převodníku D30V30F5

• Vstupní napětí: 5V až 45V
• Výstupní napětí: 5V (přesnost 4%)
• Maximální výstupní proud: 3,4A
• Trvalý výstupní proud: 3 A až 4 A
• Účinnost systému: 80 % až 95 %
• Spínací frekvence: ~700 kHz při vysokém zatížení
• Výkon dobrý výstup
• Ochrana: proti přehřátí, zkratu, nadproudu, funkce měkkého startu, podpěťový zámek, funkce úspory energie
• Dva 0,086“ montážní otvory pro šrouby M2
• Rozměry: 17,8 x 20,3 x 9 mm
• Hmotnost: 3,3 g

Nastavte obsah

• D30V30F5 – step-down měnič – 5 V 3,4 A – Pololu 4892
• Goldpin konektory pro kontakty

Prvky obsažené v sadě.
