Cytron MDDRC10 – dvoukanálový budič pro motory DC 10A 7V-30V Rychlé Dodání

Popis

Dvoukanálový budič pro stejnosměrné motory s napájecím napětím od 7 V do 30 V. Trvalá spotřeba proudu na kanál je 10 A a dočasná je 30 A. Po zapnutí regulátoru proběhne automatická kalibrace. Modul ovladače je navíc vybaven manuálními tlačítky, která umožňují rychlé testování systému. Informace o stavu výstupu motoru jsou signalizovány LED diodami. Řadič má také ochrany, které chrání modul před napájením příliš vysokým napětím.

Popis produktu: Cytron MDDRC10 – dvoukanálový driver pro 10A 7V-30V DC motory

Dvoukanálový budič pro stejnosměrné motory s napájecím napětím od 7 V do 30 V. Trvalá spotřeba proudu na kanál je 10 A a dočasná je 30 A. Po zapnutí regulátoru proběhne automatická kalibrace. Modul ovladače je navíc vybaven manuálními tlačítky, která umožňují rychlé testování systému. Informace o stavu výstupu motoru jsou signalizovány LED diodami. Řadič má také ochrany, které chrání modul před napájením příliš vysokým napětím.

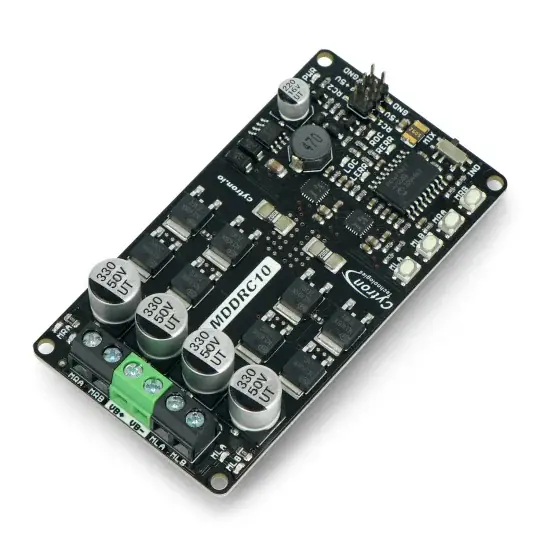

Dvoukanálový budič pro stejnosměrné motory MDDRC10 vyráběný společností Cytron.

Schéma zapojení ovladače Cytron MDDRC10 se dvěma stejnosměrnými motory a napájením.

Vodiče Cytron MDDRC10

Řídicí jednotka Cytron MDDRC10 je vybavena 6 šroubovými připojeními, ke kterým by měly být připojeny motory a napájení. Napájené napětí by mělo být v rozsahu od 7 V do 30 V. Schéma zapojení je zobrazeno na obrázku vpravo.

Technické specifikace

• Funkce Plug and Play a ovládání přímo z RC
• Automatická kalibrace po zapnutí regulátoru
• Dva vstupní režimy podle vašeho výběru
• Obousměrné ovládání pro dva stejnosměrné kartáčované motory
• Pracovní napětí: 7V až 30V DC
• Maximální spotřeba proudu motoru:
• nepřetržitý: 10 A.
• dočasně: 30 A.
• Počet kanálů: 2
• Vybaveno tlačítky pro rychlé testování systému
• Informace o stavu výstupu motoru pomocí LED diod
• Frekvence řízení rychlosti PWM: až 20kHz
• Ochrany: nadproud s aktivním omezením proudu a podpěťovým vypnutím
• Tepelná ochrana
• Rozměry: 88,90 x 48,3 mm

Modul je vybaven tlačítky, která vám umožní rychle otestovat systém.

Sada také obsahuje nylonové distanční objímky, které umožňují připevnění modulu k jiným zařízením.

Obsah soupravy

• Ovladač stejnosměrného motoru
• Distanční objímky – 4 ks.
