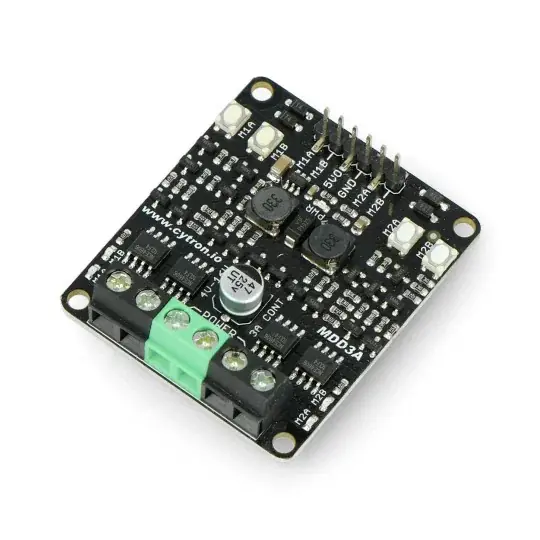

Cytron MDD3A - dvoukanálový budič pro motory DC 16V / 3A Přímo Od Výrobce

Cytron MDD3A – dvoukanálový budič pro motory DC 16V / 3A Přímo Od Výrobce

Původní cena byla: 203,00 Kč.Aktuální cena je: 85,26 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003CIA Kategorie: Štítek:

Popis

Ovladač motoru Cytron MDD3A může ovládat 2 stejnosměrné motory nebo 1 krokový motor. Trvalý proud na kanál je 3 A (dočasně 5 A) . Napájecí napětí je od 4 V do 16 V. Regulátor pracuje s logickým napětím 1,8 V, 3,3 V, 5 V a 12 V (PWM a DIR), díky čemuž je možné jej ovládat jakýmkoli mikrokontrolérem, jako je Arduino nebo Raspberry.

Popis produktu: Cytron MDD3A – dvoukanálový budič pro motory DC 16V / 3A

Ovladač motoru Cytron MDD3A může ovládat 2 stejnosměrné motory nebo 1 krokový motor. Trvalý proud na kanál je 3 A (dočasně 5 A) . Napájecí napětí je od 4 V do 16 V. Regulátor pracuje s logickým napětím 1,8 V, 3,3 V, 5 V a 12 V (PWM), díky čemuž je možné jej ovládat pomocí libovolného mikrokontroléru, jako je Arduino nebo Raspberry . Pro správnou funkci modul nevyžaduje další ovladač Arduino , ovladač lze ovládat pomocí tlačítek na desce.

Řadič má integrovaná tlačítka pro rychlé testování systému.

Produkt je kompatibilní s Arduino

Ukázkový kód a podrobné informace naleznete v uživatelské příručce .

Vývody Cytron MDD3A – dvoukanálový budič pro motory DC 16V / 3A

Řadič je vybaven 6kolíkovým vstupem 2,54 mm, ze kterého přijímá informace od mikrokontroléru o směru a rychlosti otáčení motorů a 6 šroubových konektorů, ke kterým jsou připojeny motory a napájení. Cytron MDD3A lze ovládat pomocí PWM vstupů. Logické napětí je 1,8 V, 3,3 V, 5 V nebo 12V , je kompatibilní s většinou ovladačů, jako jsou Arduino , Raspberry Pi , PLC.

ARK konektor Popis 5kolíkový konektor Popis

M1A

 První konektor motoru, výstup A.

M1A

 Vstup signálu PWM 1.

M1B

 První konektor motoru, výstup B.

M1B

 Vstup signálu PWM2.

VB +

 Kladná elektroda – napájení modulu.

5V0

 5 V výstup.

VB-

 Záporná elektroda – napájení modulu.

GND

 Hmotnost systému.

M2A

 Druhý konektor motoru, výstup A.

M2A

 Vstup signálu PWM 3.

M2B

 Druhý konektor motoru, výstup B.

M2B

 Vstup signálu PWM 4.

Pravdivá tabulka ukazuje, jak aplikovat signál na piny pro ovládání motoru.

Vstup A
(M1A / M2A)		 Vstup B
(M1B / M2B)		 Výstup B
(M1A / M2A)		 Výstup B
(M1B / M2B)		 Motor

Krátký

Krátký

 Krátký Krátký Stojící

Vysoký

Krátký

 Vysoký Krátký Pohyb vpřed

Vysoký

Vysoký

 Krátký Vysoký Zpětný pohyb

Vysoký

 Vysoký Vysoký Vysoký Stojící

Řadič je zabalen ve vyhrazené krabici s kolíky a jejich popisem.

Specifikace Cytron MDD10A – dvoukanálový budič pro motory DC 30V / 10A

  • Napájecí napětí: 4 V až 16 V
  • Logické napětí: 1,8V, 3,3V, 5V a 12V
  • Proud na kanál: 3 A (5 A dočasně)
  • Počet kanálů:
    • Stejnosměrný motor: 2
    • Krokový motor: 1
  • Plný NMOS H-Bridge pro lepší výkon bez nutnosti chladičů
  • Frekvence řízení rychlosti PWM až do 20 kHz
  • 4 tlačítka pro rychlé testování systému
  • Rozměry: 48 x 42 mm
  • Hmotnost: 14,5 g

Užitečné odkazy

  • Web výrobce Cytron MDD3A
  • Technická dokumentace řidiče
  • Ukázkový program
  • 3D soubor – CAD
Napětí z 4,0 V
Napětí dolů 16,0 V
Účinnost proudu 3 A.
Počet kanálů 2
Niebezpieczne Komponent
Šířka balení 6.5 cm
Výška balení 2.5 cm
Hloubka balení 5 cm
Váha balení 0.025 kg
