Cytron MDD20A - dvoukanálový budič pro motory DC 30V / 20A Originální

Cytron MDD20A – dvoukanálový budič pro motory DC 30V / 20A Originální

Původní cena byla: 818,00 Kč.Aktuální cena je: 343,56 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003D5P Kategorie: Štítek:

Popis

Dvoukanálový budič pro stejnosměrné motory. Napájecí napětí je v rozsahu od 6 V do 30 V, maximální proud na kanál je 20 A v nepřetržitém provozu a 60 A okamžitého proudu . Regulátor může pracovat s logickým napětím 1,8 V; 3,3 V; 5 V a 12 V, takže je kompatibilní s většinou modulů, jako jsou Arduino, Raspberry Pi, PLC atd.

Popis produktu: Cytron MDD20A – dvoukanálový budič pro motory DC 30 V / 20 A

Dvoukanálový budič pro stejnosměrné motory. Napájecí napětí je v rozsahu od 6 V do 30 V, maximální proud na kanál je 20 A v nepřetržitém provozu a 60 A okamžitého proudu . Regulátor může pracovat s logickým napětím 1,8 V; 3,3 V; 5 V a 12 V, takže je kompatibilní s většinou modulů, jako jsou Arduino , Raspberry Pi, řadiče PLC atd. Modul má ochranu proti příliš vysoké teplotě, podpěťový spínač a nadproudovou ochranu s aktivním omezením. Regulátor je vybaven tlačítkem pro rychlé testování motoru. Na desce jsou LED diody signalizující činnost jednotlivých motorů.

Modul není chráněn proti přepólování. V případě nesprávného připojení napájení bude deska poškozena.

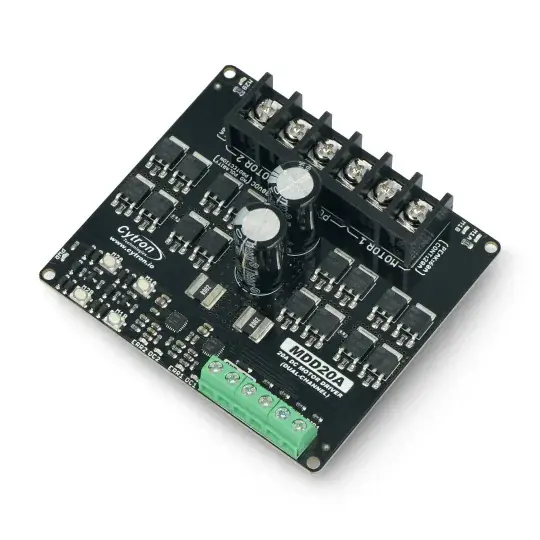

Dvoukanálový řadič MDD20A.

Vývody modulu Cytron Maker Nano.

Kolíky dvoukanálového ovladače motorů MDD20A

Řadič je vybaven 6 šroubovými připojeními, ze kterých přijímá informace od mikrokontroléru o směru a rychlosti otáčení motorů a 6 šroubových připojení, ke kterým jsou připojeny motory a napájení. Cytron MDD20A lze ovládat pomocí PWM vstupů. Logické napětí je 1,8 V, 3,3 V, 5 V nebo 12V , je kompatibilní s většinou ovladačů, jako jsou Arduino , Raspberry Pi , PLC.

Produkt je kompatibilní s Arduino

Ukázkový kód a podrobné informace naleznete v uživatelské příručce .

Konektor motoru Popis Konektor řadiče Popis
Výstup M1 A První konektor motoru, výstup A. ŘEDIT 1 Směr otáčení motoru M1.
M1 výstup B První konektor motoru, výstup B. PWM 1 Rychlost otáčení motoru M1.
VB + Kladná elektroda – napájení modulu. ŘEDIT 2 Směr otáčení motoru M2.
VB- Záporná elektroda – napájení modulu. PWM2 Rychlost otáčení motoru M2.
Výstup M2 A Druhý konektor motoru, výstup A. GND Hmotnost systému.
M2 výstup B Druhý konektor motoru, výstup B. GND Hmotnost systému.

Pravdivá tabulka ukazuje, jak aplikovat signál na piny pro ovládání motoru.

PWM DIR Výstup A Výstup B Sinik
Krátký X (libovolný stát) Krátký Krátký Stojící
Vysoký Krátký Vysoký Krátký Pohyb vpřed
Vysoký Vysoký Krátký Vysoký Zpětný pohyb

Specifikace Cytron MDD20A – dvoukanálový budič pro motory DC 30 V / 20 A.

  • Napájecí napětí: 6 V až 30 V
  • Napětí logické části: 1,8 V, 3,3 V, 5 V, 12V
  • Proud na kanál: 20 A (dočasně 60 A)
  • Počet kanálů: 2
  • Frekvence řízení rychlosti PWM: až 20kHz
  • Plný NMOS H-Bridge pro lepší výkon bez nutnosti chladičů
  • 2 tlačítka pro rychlé testování
  • Rozměry: 88,9 x 78,7 mm

Řidič motoru MDD20A.

Užitečné odkazy

  • Web výrobce Cytron MDD20A
  • Dokumentace modulu
  • Knihovna Arduino s příklady
  • CAD soubory
Napětí z 6,0 V
Napětí dolů 30,0 V
Účinnost proudu 20,0 A
Počet kanálů 2
Niebezpieczne Komponent
Šířka balení 10 cm
Výška balení 3 cm
Hloubka balení 8.5 cm
Váha balení 0.09 kg
