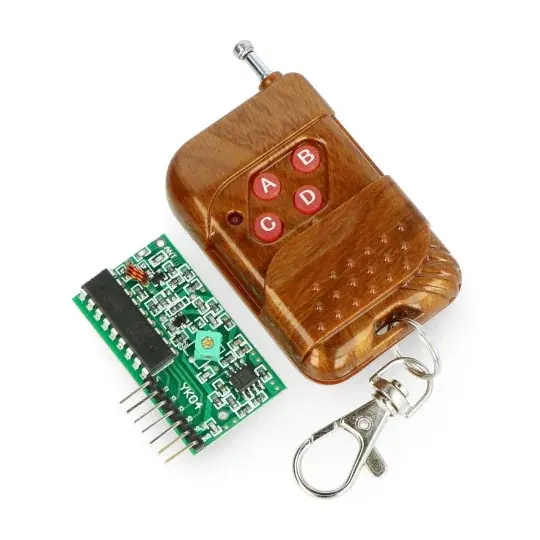

Čtyřkanálový rádiový modul 433 MHz + dálkové ovládání Značkový

Popis

Čtyřkanálový rádiový modul umožňující vzdálenou komunikaci s mikrokontroléry pomocí dálkového ovladače pracujícího na 433 MHz. Připojení modulu je velmi jednoduché, digitální rozhraní umožňuje připojení modulu přímo k digitálním pinům většiny mikrokontrolérů pomocí nepájivého pole nebo propojovacích kabelů.

Popis produktu: 4kanálový rádiový modul 433 MHz + dálkové ovládání

Čtyřkanálový rádiový modul umožňující vzdálenou komunikaci s mikrokontroléry pomocí dálkového ovladače pracujícího na 433 MHz. Připojení modulu je velmi jednoduché, digitální rozhraní umožňuje připojení modulu přímo k digitálním pinům většiny mikrokontrolérů pomocí nepájivého pole nebo propojovacích kabelů. Produkt je kompatibilní s řadiči včetně STM32 Discovery , Arduino a Raspberry Pi. Připojovací konektory jsou oblíbené pásy goldpin s roztečí 2,54 mm .

Rádiový modul 433 MHz + dálkové ovládání.

Servis

Napájení modulu se provádí pomocí pinů označených jako 5V a GND . Po přijetí signálu od pilota výstup Vt změní svůj stav na vysoký. Kolíky D0 – D3 jdou vysoko po stisknutí tlačítka přiřazeného danému kolíku, uvolněním tlačítka se kolík vrátí zpět do nízkého stavu. V tabulce níže jsou uvedena tlačítka odpovídající danému kolíku.

Kolíky sloužící k připojení modulu k mikrokontroléru.

Technické specifikace

• Napájecí napětí: 5V
• Pracovní frekvence: 433 MHz
• Digitální výstupy – změna logického stavu po stisknutí klávesy
• Počet tlačítek: 4
• Dosah: až 10 m
• Dálkový ovladač je napájen baterií L1028 – 23A / 12 V (nainstalovanou v dálkovém ovladači)
• Rozměry: 43 x 23 x 7 mm (bez konektorů)
• Rozměry dálkového ovládání: 60 x 38 x 14 mm

Součástí sady je dálkové ovládání 433 MHz.

Sada obsahuje

• 1x rádiový modul 433 MHz
• 1x rádiové dálkové ovládání 433 MHz s baterií L1028 uvnitř
