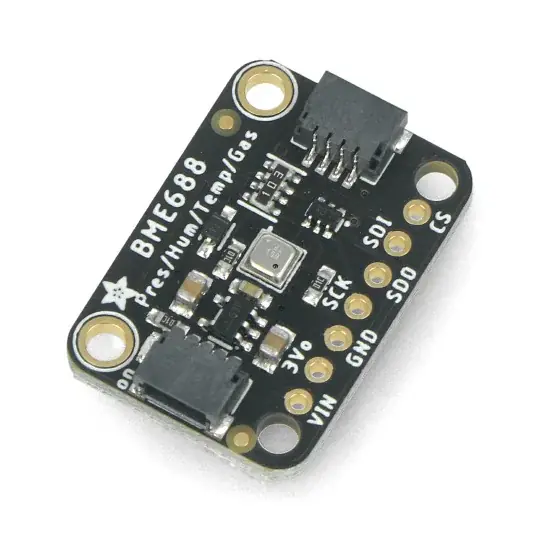

Čidlo teploty, vlhkosti, tlaku a plynu – BME688 – SPI / I2C – STEMMA QT / Qwiic – Adafruit 5046 Vysoce Kvalitní

Popis

Multifunkční senzor, který kombinuje senzory pro měření teploty, vlhkosti, tlaku a VOC plynů. Má integrovaný čip Bosch BME688. Výrobce Adafruit využívá ke komunikaci s hlavním modulem sběrnice SPI a I2C. Funguje s řadiči, jako jsou Arduino a Raspberry Pi.

Popis produktu: Čidlo teploty, vlhkosti, tlaku a plynu – BME688 – SPI / I2C – STEMMA QT / Qwiic – Adafruit 5046

Multifunkční senzor, který kombinuje senzory pro měřeníteploty ,vlhkosti , tlaku a VOC plynů. Má vestavěný čip Bosch BME688. Výrobce Adafruit využívá ke komunikaci s hlavním modulem sběrnice SPI a I2C. Funguje s řadiči, jako jsou Arduino a Raspberry Pi.

Snímač BME688 má zabudovaný malý snímač MOX. Vyhřívaný oxid kovu mění odpory na základě těkavých organických sloučenin (VOC) ve vzduchu, takže dokáže detekovat plyny a alkoholy, jako je ethanol, alkohol a oxid uhelnatý. Lze jej také použít k měření čistoty vzduchu.

Obsah soupravy

• Čidlo teploty, vlhkosti, tlaku a plynu – BME688
• Goldpin proužek 1×8 – 2,54 mm rastr

Senzor teploty, vlhkosti, tlaku a plynu od společnosti Adafruit.

Kompatibilní s Arduino a Raspberry Pi!

Podrobná uživatelská příručka je k dispozici na webových stránkách výrobce, což usnadňuje zahájení práce se senzorem. Obsahuje popis pinů, schémata připojení, knihovny pro jednotlivá programovací prostředí a ukázkové kódy programů.

Schéma připojení senzoru k desce Metro – což je ekvivalent Arduina. Deska Metro není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Popis pinů snímače od Adafruit

Multifunkční senzorový modul má pájecí podložky, na které by měl být připájen zlatý pin obsažený v sadě (rozteč pinů je 2,54 mm). Deska také obsahuje konektory STEMMA QT / Qwiic, které jsou pohodlnější alternativou k připojení senzoru k řadiči. Závěry byste měli propojit podle níže uvedeného vztahu:

• VIN – napájecí kolík v rozsahu od 3 V do 5,5 V
• 3Vo – pin napájení 3,3 V
• GND – základ systému
• SCK / SDO / SDI – logické piny komunikačního rozhraní SPI / I2C
• SCK – hodinová linka komunikačního rozhraní
• SDI – datová linka komunikačního rozhraní
• CS – Chip Select selection pin

Technická specifikace snímače

• Typ: snímač teploty, vlhkosti, tlaku a plynu
• Integrovaný čip: BME688 od společnosti Bosch
• Rozsah měření teploty: -40 ° C až 85 ° C
• Přesnost měření teploty: ± 1 ° C
• Rozsah měření vlhkosti: 10% až 90% RH
• Přesnost měření vlhkosti: ± 3%
• Rozsah měření tlaku: od 300 hPa do 1100 hPa
• Přesnost měření tlaku: ± 1 hPa
• Rozsah měření VOC plynů: 0 až 500 IAQ
• Komunikační rozhraní: sběrnice I2C
• Adresa rozhraní I2C: 0x77
• Napájecí napětí: 3 V až 5 V.
• Kolíky: STEMMA QT / Qwiic konektory / pájecí podložky – rozteč 2,54 mm
• Montážní otvory – 4 ks.
• Velikost dlaždic: 25,5 x 17,6 x 4,6 mm
• Hmotnost: 1,7 g

Senzor od společnosti Adafruit je vybaven čipem BME688.
