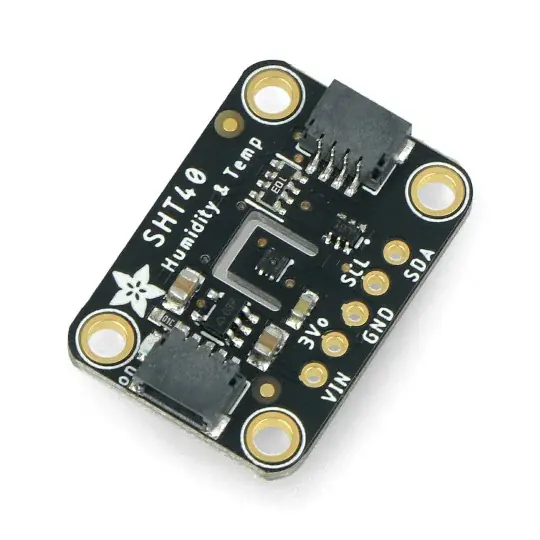

Čidlo teploty a vlhkosti – Sensirion SHT40 – STEMMA AT / Qwiic – Adafruit 4885 Levný

Popis

Senzor teploty a vlhkosti od společnosti Adafruit. Vybaven systémem Sensirion SHT40 a konektory STEMMA QT / Qwiic , které usnadňují připojení senzoru k řídícímu modulu. Umožňuje měření teploty v rozsahu od -40 ° C do 125 ° C (s přesností 0,2 ° C) a měření vlhkosti v rozsahu od 0% RH do 100% RH (s přesností 1,8% RH). Je napájen napětím v rozsahu od 3 V do 5 V.

Popis produktu: Čidlo teploty a vlhkosti – Sensirion SHT40 – STEMMA AT / Qwiic – Adafruit 4885

Senzor teploty a vlhkosti od společnosti Adafruit. Vybaven systémem Sensirion SHT40 a konektory STEMMA QT / Qwiic , které usnadňují připojení senzoru k řídícímu modulu. Umožňuje měření teploty v rozsahu od -40 ° C do 125 ° C (s přesností 0,2 ° C) a měření vlhkosti v rozsahu od 0% RH do 100% RH (s přesností 1,8% RH). Je napájen napětím v rozsahu od 3 V do 5 V.

Produkt je kompatibilní s Arduino a Raspberry Pi

Podrobná uživatelská příručka je k dispozici na webu výrobce, který obsahuje schémata připojení s jednotlivými řadiči. Začátek práce se senzorem je mnohem snazší.

Schéma připojení modulu k desce Metro – derivát Arduino. Deska není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Popis pinout

Senzor má výstupy ve formě pájecích polí , ke kterým by měly být připojeny konektory typu Goldpin (součástí sady). Alternativně je snímač teploty a vlhkosti také vybaven konektory STEMMA QT / Qwiic , pomocí kterých je možné modul pohodlně připojit k desce řadiče – bez nutnosti dalšího pájení.

• VIN – 5V napájecí kolík
• 3 V – napájecí kolík 3 V
• GND – základ systému
• SCL – logický pin, hodinová linka rozhraní I2C
• SDA – logický pin, datová linka rozhraní I2C
• STEMMA QT / Qwiic – propojení

Technická specifikace modulu

• Systém: SHT40
• Typ modulu: snímač teploty a vlhkosti
• Napájecí napětí: 3 V až 5 V.
• Měření teploty
  • rozsah měření: -40 ° C až 125 ° C
  • přesnost: až 0,2 ° C
• Měření vlhkosti
  • rozsah měření: od 0% RH do 100% RH
  • přesnost: až 1,8% RH
• Rozhraní: I2C
• Adresa autobusu: 0x44
• Závěry:
• pájecí podložky
• Konektory STEMMA QT / Qwiic

Obsah soupravy

• Modul snímače teploty a vlhkosti SHT40
• Konektory Goldpin – rastr 2,54 mm

Čidlo teploty a vlhkosti – Sensirion SHT40.
