Popis

Senzor plynu SGP40 se používá jako zařízení pro monitorování kvality vnitřního vzduchu . Umožňuje vám sledovat koncentraci těkavých organických sloučenin ( VOC ) ve vzduchu. Měřením jsou naměřené hodnoty zpracovány pomocí algoritmu a prezentovány indexem VOC, který představuje hodnotu kvality vzduchu na stupnici od 0 do 500. Čím nižší je hodnota indexu VOC, tím je vzduch čistší. Rozsah měření je od 0 ppm do 1 000 ppm. Senzor je vybaven konektory kompatibilními se standardem STEMMA QT / Qwiic , kterými je možné jej připojit k modulu mikrokontroléru, jako je Arduino.

Popis produktu: Čidlo čistoty vzduchu SGP40 – VOC – STEMMA QT / Qwiic – Adafruit 4829

Senzor čistoty vzduchu SGP40 se používá jako zařízení pro sledování kvality vzduchu v místnostech. Umožňuje vám sledovat koncentraci těkavých organických sloučenin ( VOC ) ve vzduchu. Měřením jsou naměřené hodnoty zpracovány pomocí algoritmu a prezentovány indexem VOC, který představuje hodnotu kvality vzduchu na stupnici od 0 do 500. Čím nižší je hodnota indexu VOC, tím je vzduch čistší. Rozsah měření je od 0 ppm do 1 000 ppm. Senzor je vybaven konektory kompatibilními se standardem STEMMA QT / Qwiic , přes které jej lze připojit k modulu mikrokontroléru, jako je Arduino.

Produkt je kompatibilní s Arduino a Raspberry Pi

Web výrobce nabízí uživatelskou příručku a knihovny pro Arduino IDE a CircuitPython , které lze stáhnout z GitHubu.

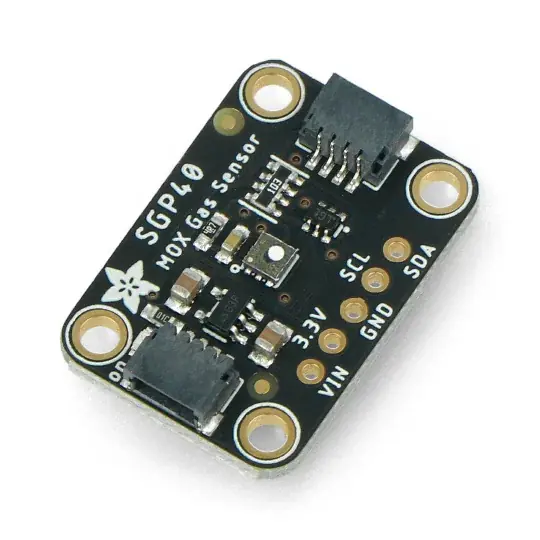

Senzor čistoty vzduchu SGP40 od společnosti Adafruit.

Schéma zapojení senzoru přes konektor STEMMA QT.

Schéma připojení a popis vodičů senzoru čistoty vzduchu od společnosti Adafruit

Senzor čistoty vzduchu SGP40 lze připojit dvěma způsoby: pomocí konektorů goldpin obsažených v sadě (nutné pájení) nebo prostřednictvím vestavěného konektoru STEMMA QT. Ukázkové připojení bylo provedeno pomocí konektorů STEMMA QT a desky Metro , což je ekvivalent Arduina. Jednotlivé piny by měly být připojeny podle následujících závislostí:

• VIN – napájecí kolík od 3 V do 5 V.
• 3,3 V – napájecí kolík 3,3 V
• GND – zemnicí kolík systému.
• SCL – pin hodinové linky komunikačního rozhraní I2C
• SDA – pin datové linky komunikačního rozhraní I2C

Technická specifikace snímače SGP40

• Čip: SGP40
• Napájecí napětí: 3 V až 5 V.
• Komunikační rozhraní: I2C
• Adresa komunikačního rozhraní I2C: 0x59
• Rozsah měření:
• VOC: 0 ppm až 1 000 ppm
• Hodnota indexu VOC: od 0 do 500
• Konektory: STEMMA QT / Qwiic

Obsah soupravy

• Senzor čistoty vzduchu SGP40
• Goldpin proužek – rastr 2,54 mm

Sada obsahuje kompatibilní konektory Goldpin – rastr 2,54 mm.
