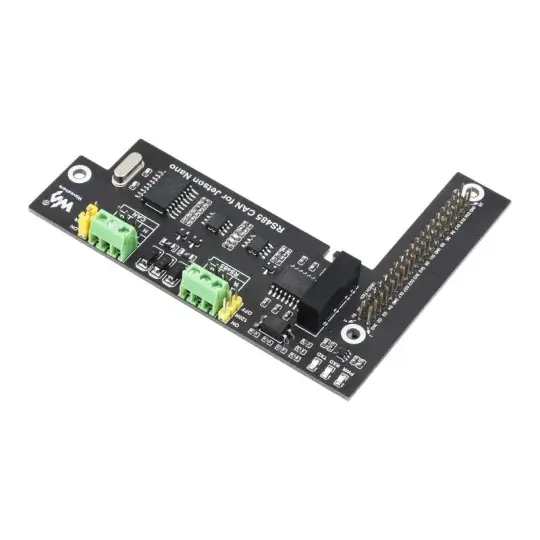

Cenový Hit Rozšíření RS485 CAN s digitální izolací pro Nvidia Jetson Nano – Waveshare 22026

Popis

Rozšiřující deska pro minipočítač Nvidia Jetson Nano s přídavným komunikačním rozhraním – RS485 / CAN . Modul je zabezpečen dodatečnou digitální izolací pro zajištění lepší stability komunikace a ochrany proti rušení. Systém MCP2515 je zodpovědný za komunikaci CAN prostřednictvím komunikace SPI , kompatibilní s vysílačem / přijímačem SIT65HVD230DR . RS485 SP3485 je řízen UART. Podporuje poloduplexní komunikaci s podporou automatického řízení TX / RX bez programování.

Popis produktu: Rozšíření RS485 CAN s digitální izolací pro Nvidia Jetson Nano – Waveshare 22026

Rozšiřující deska pro minipočítač Nvidia Jetson Nano pro další komunikační rozhraní – RS485 / CAN . Modul Waveshare je zabezpečen dodatečnou digitální izolací pro zajištění lepší stability komunikace a ochrany proti rušení. Systém MCP2515 je zodpovědný za komunikaci CAN prostřednictvím komunikace SPI , kompatibilní s vysílačem / přijímačem SIT65HVD230DR . RS485 SP3485 je řízen UART. Podporuje poloduplexní komunikaci s podporou automatického řízení TX / RX bez programování.

Rozšíření RS485 CAN pro Nvidia Jetson Nano. Předmětem prodeje je samotný rozšiřující modul, minipočítač Nvidia lze zakoupit samostatně. Rozšiřující modul Nvidia Jeston Nano s komunikací RS485 CAN.

Hlavní vlastnosti modulu RS485 CAN pro Nvidia Jetson Nano

• Standardní 40pinový GPIO konektor minipočítače Nvidia Jetson Nano
• Vestavěný řadič CAN MCP2515 dostupný přes rozhraní SPI, kompatibilní s transceiverem SIT65HVD230DR
• Rozhraní RS485 řízené UART, poloduplexní komunikace, podpora automatického řízení TX / RX bez programování, vestavěný transceiver SP3485
• Vestavěná ochrana TVS (Transient Voltage Suppressor), účinně potlačuje přepětí a přechodné napětí v obvodu pro RS485, anti-elektrostatická
• Vestavěný digitální izolační čip, bezpečná izolace komunikačního signálu a lepší stabilita a výkon proti rušení
• Vyhrazené ovládací piny umožňují práci s jinými deskami

Výrobce poskytuje uživatelskou příručku s ukázkovými programovými kódy, usnadňující zahájení práce s modulem.

Rozložení prvků na desce

1. CAN řadič MCP2515
2. CAN transceiver SIT65HVD230DR
3. RS485 transceiver SP3485
4. Izolace napájení B0505LS
5. Obvod digitálního izolátoru ADUM1412
6. Optoizolační systém PC817X3CSP9F
7. TVS (přechodový supresor napětí)
8. Indikátor RX/TX
9. Signalizace napájení
10. Napájecí zdroj RT9193-33

Uspořádání součástek na rozšiřující desce.

Rozšíření RS485 CAN s digitální izolací pro Nvidia Jetson Nano – Waveshare 22026.

Specifikace rozšíření RS485 CAN

• Ovladač CAN: MCP2515
• CAN transceiver: SIT65HVD230DR
• RS485 transceiver: SP3485
• Pracovní napětí: 3,3V
• Velikost montážních otvorů: 3 mm
• Rozměry: 100 x 79 mm

Obsah sady

• Rozšíření RS485 CAN s digitální izolací pro Nvidia Jetson Nano – Waveshare 22026
• Sada montážních šroubů

‌
