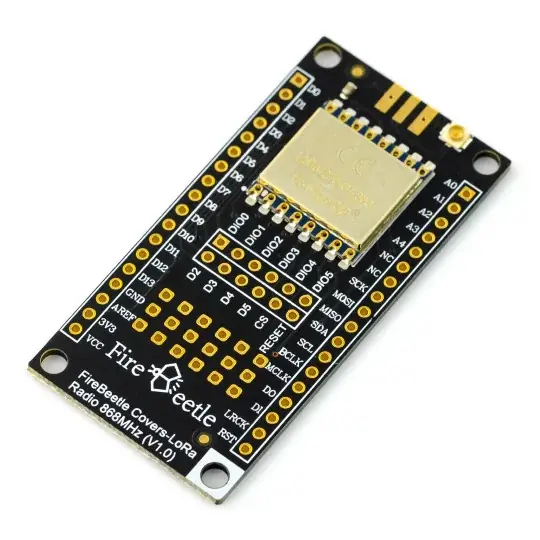

Cenově Výhodný Kryty DFRobot FireBeetle-LoRa 868 MHz

Popis

Modul FireBeetle vybavený modulem LoRa SX1276 868 MHz se zabudovaným PA (výkonovým zesilovačem), ovládání se provádí přes rozhraní SPI. Maximální rychlost přenosu dat je 300 kb / s. Určeno pro projekty IoT (internet věcí). Modul je napájen napětím 3,3 V.

Popis produktu: DFRobot FireBeetle Covers-LoRa 868MHz

Modul FireBeetle vybavený modulem LoRa SX1276 868 MHz se zabudovaným PA (výkonovým zesilovačem), ovládání se provádí přes rozhraní SPI. Maximální rychlost přenosu dat je 300 kb / s . Podporuje také LoRaTM , poskytuje maximální přenosovou rychlost 37,5 kb / s . Modul je napájen napětím 3,3 V.

Určeno pro projekty IoT (internet věcí). Aktuální spotřeba v režimu spánku je 0,2 uA . Najde uplatnění v projektech dálkového ovládání zařízení v domácí automatizaci, monitorování zdraví, inteligentních oděvů atd.

Vývody modulu DFRobot FireBeetle 868MHz

Modul komunikuje přes rozhraní SPI (MISO, MOSI, SCK, CS, RESET). Připojte tyto piny k MISO, MOSI, SCK na desce FireBeetle a CS a Reset ke konektorům D2, D3, D4, D5 pomocí propojovacích kabelů . Více informací naleznete v uživatelské příručce připravené výrobcem.

Specifikace modulu DFRobot LoRa 868MHz

• Pracovní napětí: 3,3 V
• Provozní frekvence: 868 MHz
• Typ modulace: LoRaTM / FSK / GFSK / OOK
• Výstupní výkon: až 20 dBm
• Frekvence příjmu: -139 dBm
• Vysílací proud: až 120 mA
• Příjem proudu: až 15 mA
• Proud v klidovém režimu: až 0,2 µA
• Vysílací výkon: od -1 dBm do 20 dBm
• Režim přenosu: FIFO / DMA
• Pracovní frekvence: 800 MHz až 900 MHz (typicky 868 MHz)
• Přenosová vzdálenost: 5 km
• Integrované antény pro elektrostatickou ochranu
• RSSI: max.127 dB
• Velikost FIFO: 256 B.
• Podporuje: Přeskakování frekvence
• Rozhraní: SPI
• Rozhraní GPIO: 5 (lze použít jako přerušení)
• Pracovní teplota: -20 ° C až 70 ° C
• Rozměry: 58 x 29 mm
• Montážní otvory: vnitřní průměr 3,1 mm

Obsah sady DFRobot FireBeetle LoRa 868MHz

• Modul FireBeetle LoRa 868MHz
• 2x 18kolíkový pásek se zlatými kolíky 2,54 mm
• 2x goldpin pásek s dlouhými kolíky 18-pin 2,54 mm
• 1x 868 MHz IPEX anténa
• 1x anténní konektor SMA-KE
• 2x goldpin konektor 2×6-pin 2,54 mm
