Popis

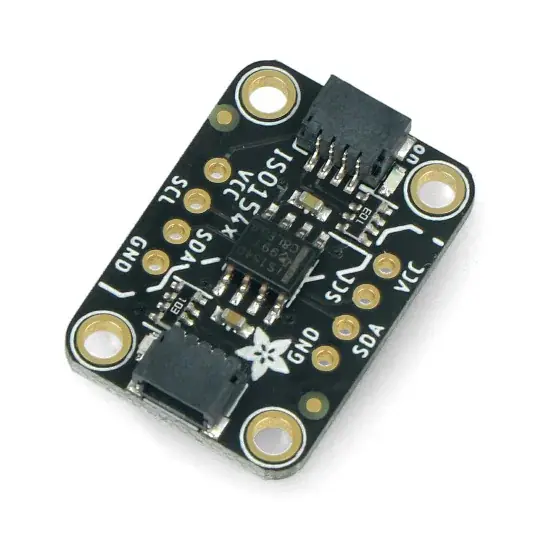

Obousměrný izolátor I2C vyráběný společností Adafruit. Používá se v projektech, které vyžadují elektrické oddělení zařízení se stejnou sběrnicí. Vybaven systémem ISO1540, který odpovídá platným bezpečnostním normám. Plně obousměrný, podporuje frekvence hodin až 1 MHz . Je napájen napětím od 3 V do 5 V (dodává se na obou stranách modulu). Na desce modulu je také konektor STEMMA QT / Qwiic , který umožňuje rychlé a snadné připojení izolátoru.

Popis produktu: ISO1540 – obousměrný izolátor I2C – STEMMA AT / Qwiic – Adafruit 4903

Obousměrný izolátor I2C vyráběný společností Adafruit . Používá se v projektech, které vyžadují elektrické oddělení zařízení se stejnou sběrnicí. Vybaven systémem ISO1540 , který odpovídá platným bezpečnostním normám. Plně obousměrný, podporuje frekvence hodin až 1 MHz . Je napájen napětím od 3 V do 5 V (dodává se na obou stranách modulu). Na desce modulu je také konektor STEMMA QT / Qwiic, který umožňuje rychlé a snadné připojení izolátoru.

Produkt je kompatibilní s Arduino a Raspberry Pi

Podrobná uživatelská příručka je k dispozici na webových stránkách výrobce, což usnadňuje zahájení práce s modulem.

Popis pinů modulu izolátoru.

Popis pinout

Modul je vybaven výstupy ve formě pájecích podložek . K nim by měly být připojeny konektory goldpin obsažené v sadě. Deska má také konektory STEMMA QT / Qwiic , pomocí kterých je možné modul pohodlně propojit s modulem řadiče – bez nutnosti dalšího pájení.

• VCC – napájecí kolík v rozsahu od 3 V do 5 V.
• GND – základ systému
• SCL – logický pin, hodinová linka rozhraní I2C
• SDA – logický pin, datová linka rozhraní I2C
• STEMMA QT / Qwiic – propojení

Technická specifikace modulu

• Rozložení: ISO1540
• Typ modulu: obousměrný izolátor I2C
• Napájení modulu: od 3 V do 5 V.
• Maximální taktovací frekvence: až 1 MHz
• Otevřené odtokové výstupy s možností proudění proudu:
• strana 1: 3,5 mA
• strana 2:35 mA
• 4 kV HBM ESD ochrana na všech vývodech (8 kV na vývodech sběrnice)
• Bezpečnostní osvědčení:
• izolace 4242-VPK podle DIN VDE V 0884-11: 2017-01
• Izolace 2500 VRMS po dobu 1 minuty podle UL 1577
• Schválení CSA v souladu s finálními normami IEC 60950-1 a IEC 62368-1
• základní izolace CQC v souladu s GB4943.1-2011
• Závěry:
• pájecí podložky
• Konektory STEMMA QT / Qwiic
• Pracovní teplota: od -40 ° C do + 125 ° C
• Rozměry: 25,4 x 17,8 mm

Obsah soupravy

• Obousměrný modul izolátoru sběrnice I2C
• Konektory Goldpin – rastr 2,54 mm

Obousměrný izolátor I2C od společnosti Adafruit.
