Cenově Výhodný DRV8876 - jednokanálový ovladač motoru 37V / 1,3A - Pololu 4036

Cenově Výhodný DRV8876 – jednokanálový ovladač motoru 37V / 1,3A – Pololu 4036

Původní cena byla: 148,00 Kč.Aktuální cena je: 62,16 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003DT8 Kategorie: Štítek:

Popis

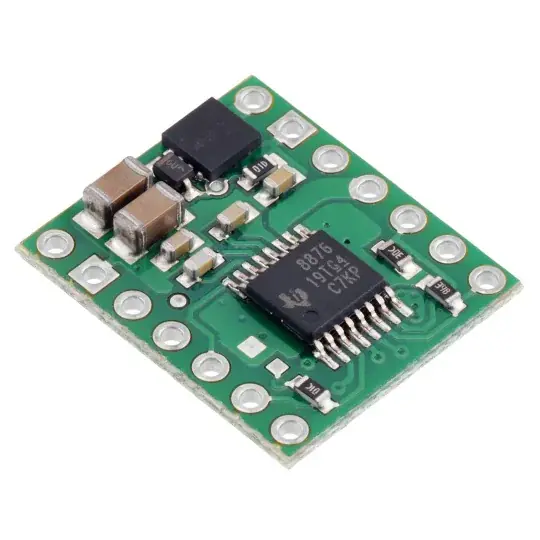

Jednokanálový stejnosměrný motorový ovladač od firmy Pololu. Je vybaven systémem DRV8876 a je napájen napětím od 4,5 V do 37 V. Trvalý proud na kanál je 1,3 A (dočasně až 3,5 A po dobu 1 sekundy). Modul umožňuje ovládat rychlost a směr otáčení jednoho motoru, pouze pomocí dvou pinů mikrokontroléru. Sada obsahuje konektory goldpin, určené k samopájení.

Popis produktu: DRV8876 – jednokanálový motorový ovladač 37 V / 1,3 A – Pololu 4036

Jednokanálový stejnosměrný motorový ovladač od firmy Pololu. Je vybaven systémem DRV8876 a je napájen napětím od 4,5 V do 37 V. Trvalý proud na kanál je 1,3 A (dočasně až 3,5 A po dobu 1 sekundy). Modul umožňuje ovládat rychlost a směr otáčení jednoho motoru, pouze pomocí dvou pinů mikrokontroléru. Regulátor je také vybaven ochranou proti přepólování, příliš nízkému napětí, příliš vysokému proudu a příliš vysoké teplotě. Sada obsahuje konektory goldpin, určené k samopájení.

DRV8876 – jednokanálový ovladač pro motory 37 V / 1,3 A – Pololu 4036 – obsah sady. Připojení ovladače motoru DRV8876.

Připojení ovladače DRV8876

Napájecí napětí motoru v rozsahu od 4,5 V do 37 V by mělo být připojeno na pin VIN nebo VM. V typické aplikaci stačí připojit dvě ovládací vedení: volbu směru otáčení PHASE a regulaci otáček PWM na pin ENABLE. Standardně je ovladač v režimu spánku – pro jeho ukončení je potřeba napájet pin SLEEP napětím v rozsahu od 1,8 V do 5,5 V. DRV8876 nabízí tři možné režimy ovládání:

  • FÁZE / POVOLIT (PH / EH)
  • PWM (IN / IN)
  • Přes nezávislý poloviční most
Piny ovladače DRV8876
Kolík Výchozí stav Popis
VIN Vstupní napětí od 4,5V do 37V.
GND Hmotnost systému pro motor a logiku.
VM Pin, který umožňuje přístup k napájení motoru po aktivaci ochrany MOSFET proti zpětnému napětí. Lze jej použít k napájení dalších součástí systému s ochranou proti přepólování.
OUT1 Výkon motoru 1.
OUT2 Výstup motoru 2.
EN / IN1 NÍZKÝ Pin 1 pro zapnutí / vypnutí FÁZE / POVOLENÍ (PH / EH) motoru.
PH / IN2 NÍZKÝ Pin 2 pro ovládání směru otáčení motoru PHASE / ENABLE (PH / EH).
CHYBA PLOVOUCÍ Otevřený odtok, poruchový výstup aktivován při nízkém stavu. Pin jde nízko po překročení povoleného proudu nebo napětí. Musí být vytažen odporem, aby byl ve výchozím nastavení vysoký.
SPÁT NÍZKÝ Vstup SLEEP způsobí, že ovladač po přechodu do stavu nízké spotřeby přejde do stavu nízké spotřeby. Tento kolík lze také přepnout, aby se odstranil problém zaseknutého nadproudu nebo nadměrné teploty.
VREF Prahové referenční napětí omezující proud.

Specifikace ovladače motoru DRV8876

  • Počet kanálů: 1
  • Napájecí napětí: 4,5V až 37V
  • Trvalý proud na kanál: 1,3 A
  • Okamžitý proud na kanál: 3,5 A
  • Maximální frekvence PWM: 100 Hz
  • Minimální napětí logiky: 1,8V
  • Maximální logické napětí: 5,5V
  • Ochrana proti přepólování
  • Rozměry: 15,2 x 17,8 mm
  • Hmotnost: 0,9 g

Schéma ovladače DRV8876.

Užitečné odkazy

  • Web výrobce: Pololu # 4036
  • Rozměry dlaždic
  • 3D model řidiče
Napětí dolů 37 V
Účinnost proudu 1,3 A
Počet kanálů 1
