Popis

NEO-M9N modul vysoké kvality s 92-kanálový GNSS přijímačem a vestavěnou anténu. Umožňuje vám přijímat signály z GPS , GLONASS , Beidou a Galileo s přesností 1,5 m . Dokáže zpracovat 4 odečty současně, díky čemuž určuje polohu přesně i v obtížných podmínkách. Pro komunikaci používá rozhraní UART, SPI a I2C a vestavěné konektory Qwiic umožňují připojení desky k dalším prvkům bez pájení. Kromě toho má modul piny, ke kterým je možné pájet konektory goldpin v případě projektu s deskou prototypu. Na desce je lithiová RTC baterie, která snižuje čas do první opravy. Napájecí napětí je 3,3 V.

Popis produktu: Modul GPS NEO-M9N – vestavěná anténa – Qwiic – SparkFun GPS-15733

NEO-M9N modul vysoké kvality s 92-kanálový GNSS přijímačem a vestavěnou anténu. Umožňuje vám přijímat signály z GPS , GLONASS , Beidou a Galileo s přesností 1,5 m . Dokáže zpracovat 4 odečty současně, díky čemuž určuje polohu přesně i v obtížných podmínkách. Pro komunikaci používá rozhraní UART, SPI a I2C a vestavěné konektory Qwiic umožňují připojení desky k dalším prvkům bez pájení . Kromě toho má modul piny, ke kterým je možné pájet konektory goldpin v případě projektu s deskou prototypu . Na desce je lithiová RTC baterie, která snižuje čas do první opravy. Napájecí napětí je 3,3 V.

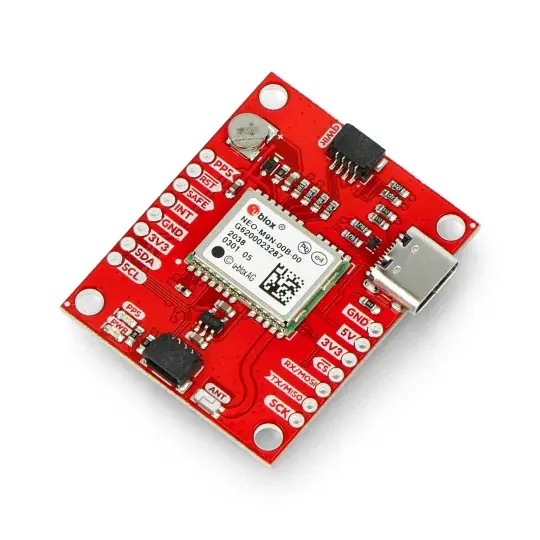

NEO-M9N GPS modul od SparkFun.

Kolíky modulu GPS NEO-M9N

Modul komunikuje přes rozhraní I2C , SPI nebo UART. Má také konektor Qwiic a výstupy pro konektory goldpin. Na zadní straně desky jsou čtyři propojky: I2C, PWR, PPS a SPI.

Kolík Popis
GND Hmotnost systému.
3V3 Napájecí napětí 3,3 V.
SCL Hodinová linka sběrnice I2C.
SDA Datová linka sběrnice I2C.
CS Kolík pro sběrnici SPI – Chip Select.
RX / MOSI Datová linka sběrnice UART / SPI.
TX / MISO Datová linka sběrnice UART / SPI.
INT Externí přerušení.
RST Reset systému.
PPS Pulz za sekundu.
BEZPEČNÝ Bezpečné spuštění (Safeboot).

Technické specifikace

  • Integrovaná anténa
  • 92kanálový přijímač GNSS
  • Horizontální přesnost: 1,5 m
  • Maximální rychlost aktualizace: 25 Hz (4 simultánní GNSS)
  • TTFF (Time-To-First-Fix):
    • Studená: 24 stran
    • Žhavé: 2 s
  • Maximální výška: 80 000 m
  • Maximální G: ≤ 4
  • Maximální rychlost: 500 m / s
  • Přesnost rychlosti: 0,05 m / s
  • Přesnost kurzu: 0,3 stupně
  • Přesnost časovacího impulzu: 30 ns
  • Napájení: 3,3 V VCC
  • Aktuální spotřeba: ~ 31 mA (GPS sledování + GLONASS)
  • Konfigurovatelný software:
    • Geofencing
    • Počítadlo kilometrů
    • Detekce spoofingu
    • Externí přerušení
    • Pin ovládání
    • Režim nízké spotřeby
    • a mnoho dalších
  • Podporuje protokoly: NMEA, UBX a RTCM přes rozhraní UART nebo I2C

Deska má zabudovanou anténu.

Užitečné odkazy

  • Web výrobce: SparkFun GPS-15733
  • Uživatelská příručka
  • Knihovna SparkFun u-blox
  • Knihovna pro Arduino
  • Ukázkový programový kód
  • Schéma modulu
  • Datový list NEO-M9N
  • Specifikace U-blox
Typ modulu GPS
Niebezpieczne Komponent
Šířka balení 5 cm
Výška balení 0.8 cm
Hloubka balení 6 cm
Váha balení 0.006 kg
