Cenová Bomba Fermion – AS7341 11kanálový senzor viditelného světla – DFRobot SEN0365

Popis

Modul vyráběný společností DFRobot s integrovaným čipem AS7341. Jedná se o 11kanálový senzor viditelného světla, který využívá novou generaci integrovaného obvodu – spektrální senzor. Modul má osm kanálů viditelného světla, jeden poblíž infračerveného kanálu a jeden bezfiltrový kanál. Kromě toho má také jeden vyhrazený kanál pro detekci blikajícího okolního světla. Senzor od DFRobot je vybaven 6 nezávislými 16bitovými kanály ADC, které umožňují paralelní zpracování dat.

Popis produktu: Fermion – AS7341 11kanálový senzor viditelného světla – DFRobot SEN0365

Modul vyráběný společností DFRobot s integrovaným čipem AS7341. Jedná se o 11kanálový senzor viditelného světla, který využívá novou generaci integrovaného obvodu – spektrální senzor. Modul má osm kanálů viditelného světla, blízký infračervený kanál a kanál bez filtru. Kromě toho má také jeden kanál určený k detekci blikajícího okolního světla . Senzor od DFRobot je vybaven 6 nezávislými 16bitovými kanály ADC, které umožňují paralelní zpracování dat.

Produkt je kompatibilní s Arduino
Výrobce připravil podrobnou uživatelskou příručku a knihovnu s ukázkovým programovým kódem pro prostředí Arduino IDE.

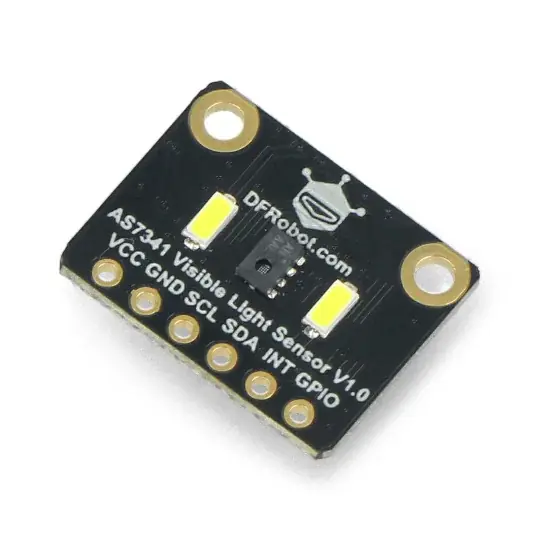

Fermion – AS7341 11kanálový senzor viditelného světla.

Příkladné schéma připojení senzoru pomocí desky DFRobot, ekvivalent Arduina. Deska není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Popis pinů a vzorové schéma připojení

Modul má výstupy ve formě pájecích podložek, na které by měly být pájeny konektory goldpin obsažené v sadě. Připojte snímač k modulu mikrokontroléru podle následujícího popisu:

• VCC – napájecí kolík v rozsahu od 3,3 V do 5 V.
• GND – základ systému
• SCL – hodinová linka rozhraní I2C
• SDA – datová linka rozhraní I2C
• INT – přerušovací kolík (aktivovaný nízkým stavem)
• GPIO – obecný I / O pin

Technická specifikace snímače viditelného světla od DFRobot

• Modul: čidlo viditelného světla
• Integrovaný čip: AS7341
• Počet kanálů: 11
• Rozsahy detekce viditelného světla:
• F1 – od 405 nm do 425 nm
• F2 – od 435 nm do 455 nm
• F3 – od 470 nm do 490 nm
• F4 – od 505 nm do 525 nm
• F5 – od 545 nm do 565 nm
• F6 – od 580 nm do 600 nm
• F7 – od 620 nm do 640 nm
• F8 – od 670 nm do 690 nm
• Rozsah vstupního napětí: 3,3 V až 5 V.
• Pracovní proud (LED nesvítí): <5 ma="" li="">
• LED budicí proud: třída 1-20 (od 4 mA do 42 mA)
• Komunikační rozhraní: sběrnice I2C
• Adresa rozhraní: 0x39
• Rozsah provozních teplot: -30 ° C až 85 ° C
• Rozsah provozní vlhkosti: 5% až 85% RH
• Rozměry modulu: 18 x 14 mm

Senzor s integrovaným čipem AS7341.

Dosah viditelného světla.

Sada obsahuje vyhrazené konektory Goldpin pro samopájení.

Speciální funkce

• 8 optických kanálů pokrývajících viditelný spektrální rozsah
• Detekce blikání okolního světla 50 Hz a 60 Hz
• 6 nezávislých 16bitových kanálů ADC
• Přesná detekce barev a shoda
• Detekce účinku míchání barev
• Lze jej použít mimo jiné k úpravě teploty barev osvětlení

Obsah soupravy

• 11kanálový senzor viditelného světla AS7341
• Pásek 1×6 goldpin – rastr 2,54 mm
