Cenová Bomba Digitální snímač teploty a vlhkosti – SHT45 – STEMMA QT / Qwiic – Adafruit 5665

Popis

Vysoce přesný digitální snímač teploty a vlhkosti od společnosti Adafruit . Má zabudovaný systém Sensirion SHT45 , který měří teplotu v rozsahu od -40°C do 125°C s přesností 0,1°C a měření vlhkosti v rozsahu od 0% do 100% RH s přesností 1% .

Popis produktu: Digitální snímač teploty a vlhkosti – SHT45 – STEMMA QT / Qwiic – Adafruit 5665

Vysoce přesný digitální snímačteploty avlhkosti od společnosti Adafruit . Má zabudovaný systém Sensirion SHT45 , který měří teplotu v rozsahu od -40°C do 125°C s přesností 0,1°C a měření vlhkosti v rozsahu od 0% do 100% RH s přesností 1% . Napájecí napětí desky je mezi 3 V a 5 V DC. Modul využívá pro komunikaci s hlavním modulem rozhraní I2C . Je také vybaven STEMMA QT / Qwiic konektory a přívody ve formě pájecích plošek. Sada obsahuje vyhrazený zlatý proužek (rozteč 2,54 mm), který by měl být připájen na označených místech.

Produkt je kompatibilní s Arduino a Raspberry Pi

Výrobce poskytuje podrobnou uživatelskou příručku a ukázkové programové kódy pro Arduino a Raspberry Pi.

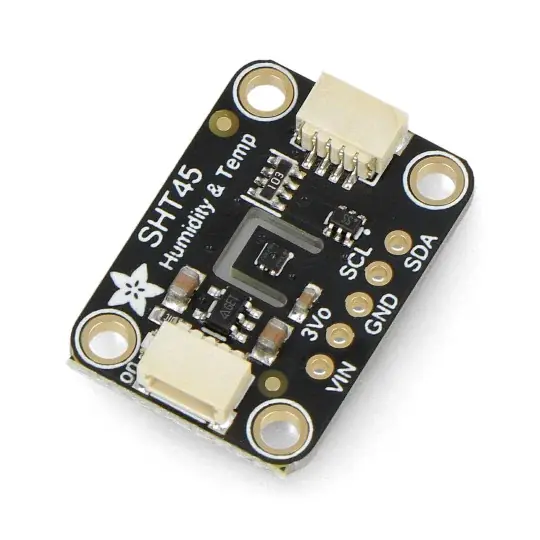

Digitální snímač teploty a vlhkosti – SHT45 – STEMMA QT / Qwiic – Adafruit 5665.

Příklad zapojení s Adafruit Metro a senzorem SHT45.

Popis pinoutu digitálního senzoru od Adafruit

Senzor Adafruit lze připojit dvěma způsoby – pomocí konektoru STEMMA QT / Qwiic nebo pomocí standardních konektorů goldpin. Sada obsahuje zlatý proužek s rastrem 2,54 mm, který je vhodné připájet do označených pájecích plošek. Připojte snímač podle následujících vztahů:

• VIN – napájecí pin v rozsahu od 3V do 5V
• GND – systémové uzemnění
• SCL – hodinová linka komunikačního rozhraní I2C
• SDA – hodinová linka komunikačního rozhraní I2C

Další informace naleznete v uživatelské příručce .

Technická specifikace snímače

• Modul: senzor měření teploty a vlhkosti
• Typ: digitální
• Vestavěný čip: Sensirion SHT45
• Rozsah měření teploty: -40°C až 125°C
• Přesnost měření teploty: +/- 0,1°C
• Rozsah měření vlhkosti: 0% až 100% RH
• Přesnost měření vlhkosti: +/- 1% RH
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní I2C: 0x44
• Napájení: 3 V až 5 V DC
• Konektory: pájecí plošky / STEMMA QT / Qwiic
• Plně funkční v kondenzačních podmínkách
• Elektrický ohřívač, skutečný NIST dohledatelný
• Kvalifikace JEDEC JESD47
• Certifikát o kalibraci snímače dle podle ISO 17025
• Rozměry modulu: 25,5 x 17,7 x 4,8 mm
• Hmotnost: 1,7g

Digitální snímač teploty a vlhkosti s čipem Sensirion SHT45.

Komponenty obsažené v sadě.

Obsah sady

• Digitální snímač teploty a vlhkosti – SHT45 – STEMMA QT / Qwiic – 1 kus
• Proužek Goldpin 1×6 – rastr 2,54 mm – 1 ks
