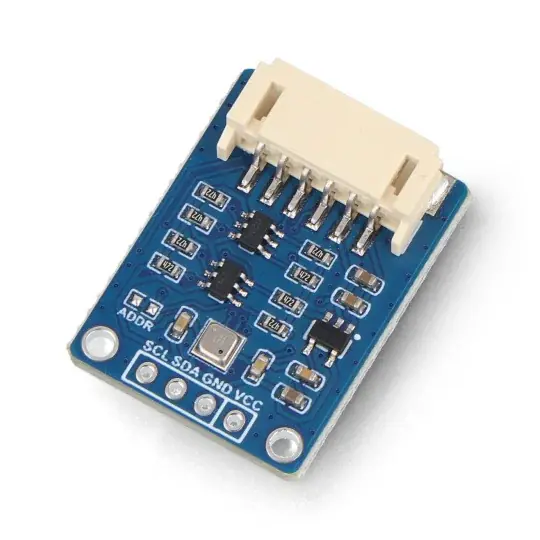

BME688 – 4v1 environmentální senzor – AI modul – I2C / SPI – Waveshare 24244 Časově Omezené

Popis

Modul vyrobený společností Waveshare, založený na multifunkčním systému environmentálních senzorů Bosch BME688 , umožňuje měření teploty , vlhkosti , atmosférického tlaku a detekci plynů obsažených ve vzduchu . Díky vestavěnému systému AI je možné rozlišit: těkavé sloučeniny síry, organické sloučeniny, oxid uhličitý, vodík a mnoho dalších látek.

‌

Popis produktu: BME688 – 4v1 senzor prostředí – AI modul – I2C / SPI – Waveshare 24244

Modul vyrobený společností Waveshare, založený na multifunkčním systému environmentálních senzorů Bosch BME688 , umožňuje měření teploty , vlhkosti , atmosférického tlaku a detekci plynů obsažených ve vzduchu . Díky vestavěnému systému AI je možné rozlišit: těkavé sloučeniny síry, organické sloučeniny, oxid uhličitý, vodík a mnoho dalších látek. Umožňuje měřit teplotu v rozsahu od -40°C do 85°C s přesností +/- 0,5°C, vlhkost od 0% do 100% relativní vlhkosti s přesností ±3% a tlak od 300 hPa do 1100 hPa s přesností až ±0,6 hPa. Komunikace s mikrokontrolérem probíhá přes rozhraní I2C nebo SPI a napájecí napětí je 3,3 V nebo 5 V.

BME688 – 4v1 environmentální senzor – AI modul – I2C / SPI – Waveshare 24244.

Senzor je kompatibilní s Arduino a Raspberry Pi !

Výrobce poskytuje podrobnou uživatelskou příručku a ukázkový kód pro ovládání modulu.

Vestavěný systém AI, který vám umožní rozpoznat plyn obsažený ve vzduchu.

Základní parametry snímače BME688

• Měřené parametry: teplota, atmosférický tlak, vlhkost vzduchu, detekce plynů
• Vestavěný systém AI , který vám umožní rozpoznat plyn obsažený ve vzduchu
• Rozsah měření:
• Teploty: od -40°C do 85°C s přesností +/- 0,5°C (pro teploty od 0°C do 65°C)
• Relativní vlhkost: od 0% do 100% s přesností ±3%
• Tlak: od 300 hPa do 1100 hPa s přesností ±0,6 hPa (při teplotě od 0 °C do 65 °C)
• Obsah VOC: 0 d 0 až 500 IAQ (kvalita vzduchu v interiéru)
• Komunikační rozhraní: I2C a SPI
• Napájecí napětí: od 1,71 V do 3,6 V
• Délka měření senzoru:
• vlhkost: 8 s (pro změnu 90% RH)
• plyny: 10,8 s

Popis pinů modulu

Rozhraní I2C a SPI používané pro komunikaci s modulem jsou umístěny na 6pinovém konektoru JST. Navíc má uživatel k dispozici kolíky, které mu umožňují pájet vlastní dráty. Patří mezi ně:

• CS – Chip Vyberte rozhraní SPI
• ADDR/MISO – I2C adresa nebo datový pin SPI
• SCL/SCK – takt obou rozhraní
• SDA/MOSI – datový pin rozhraní I2C a SPI
• GND – společná zem systému
• VCC – napájecí napětí – 3,3 V nebo 5 V

Komunikace s mikrokontrolérem probíhá přes rozhraní I2C nebo SPI.

Prvky obsažené v sadě.

Technické specifikace modulu

• Typ senzoru: environmentální
• Vestavěný čip: BME688
• Měřené parametry: teplota, relativní vlhkost, tlak, obsah plynu
• Vestavěný systém umělé inteligence
• Komunikační rozhraní: I2C a SPI
• Adresa rozhraní I2C: 0x76 (lze změnit na 0x77)
• Podpora režimů „00“ a „11“ rozhraní SPI
• Připojení modulu: 6pinový JST konektor a pájecí kolíky
• Vestavěný logický převodník
• Napájecí napětí: 3,3 V nebo 5 V
• Dva montážní otvory
• Rozměry: 27 x 20 mm

Nastavte obsah

• 1x BME688 – 4v1 environmentální senzor – AI modul – I2C / SPI – Waveshare 24244
• 1x PH2.0 6pinový kabel (20 cm)
