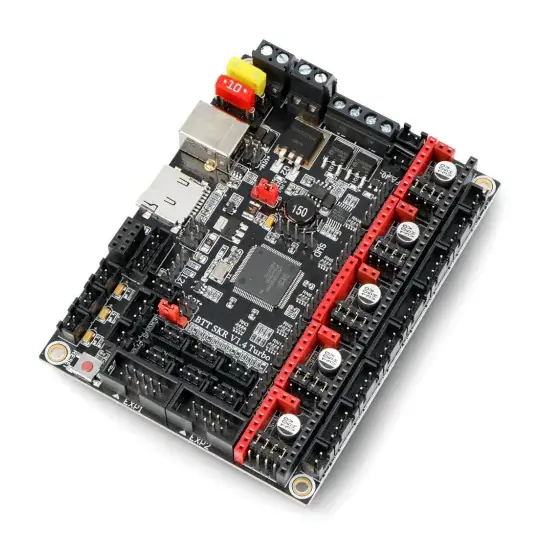

Bigtreetech SKR v1.4 Turbo 32bitová základní deska Vysoce Kvalitní

Popis

Bigtreetech SKR v1.4 Turbo je 32bitová základní deska s procesorem ARM Cortex-M3 a čipem LPC1769 s frekvencí 120 MHz. Používá se mimo jiné v tiskárně Biqu B1. Deska podporuje komunikační rozhraní I2C, SPI. Má také možnost rozšířit svou funkcionalitu o WiFi konektivitu založenou na modulu ESP-01S. BTT SKR v1.4 kromě konektorů, které umožňují připojit nejdůležitější komponenty 3D tiskárny, nabízí skvělé možnosti pro snadné rozšíření zařízení

Popis produktu: Základní deska Bigtreetech SKR v1.4 Turbo 32bit

Bigtreetech SKR v1.4 Turbo je 32bitová základní deska s procesorem ARM Cortex-M3 a čipem LPC1768 s frekvencí 120 MHz. Používá se mj v tiskárně Biqu B1 . Deska podporuje komunikační rozhraní I2C, SPI. Má také možnost rozšířit svou funkcionalitu o WiFi konektivitu založenou na modulu ESP-01S. BTT SKR v1.4 Turbo kromě konektorů, které umožňují připojit nejdůležitější komponenty 3D tiskárny, nabízí skvělé možnosti pro snadné rozšíření zařízení.

Bigtreetech v1.4 Turbo.

Bigtreetech v1.4 Turbo 32bitová základní deska .

Hlavní vlastnosti základní desky Bigtreetech

• Bigtreetech v1.4 Turbo 32-bit je kompatibilní s několika typy ovladačů krokových motorů. Deska poskytuje podporu pro ovladače: TMC5161, TMC5160, TMC2209, TMC2225, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988
• Umožňuje přidat WiFi připojení instalací vyhrazeného modulu ESP-01
• Má vývody komunikačních rozhraní I2C a SPI, které jsou užitečné v projektech DIY
• Umožňuje připojit ovladače krokových motorů v režimech Step / Dir a UART
• Na desce jsou dva porty osy Z, což zabraňuje problémům s přídavnými rozšiřujícími moduly externích jednotek
• Deska má tři konektory vyhrazené pro ventilátory a jeden pro ventilátor CNC (používaný v projektech DIY)
• Bigtreetech v1.4 Turbo podporuje obrazovky TFT, LCD2004, LCD12864 s úhlopříčkami 2,4“, 2,8“, 3,5“
• Na desce je konektor LED pásku NeoPixel. Pro správnou funkci musí být použit vyhrazený DC / DC měnič
• Zapojení termistoru na desce je zajištěno pomocí termistoru a varistoru

Specifikace základní desky Bigtreetech SKR v1.4 Turbo 32bit

• Napájecí napětí: 12 V až 24 V DC
• Logické napětí: 3,3V
• Procesor: ARM Cortex-M3
• Frekvence hodin: 120 MHz
• Podporované typy tiskáren (podle kinematiky pohybu): XYZ, Delta, Kossel, Ultimaker, CoreXY
• Podporovaná komunikační rozhraní: SPI, I2C, WiFi
• Kompatibilní s ovladači krokových motorů podporujícími režimy Step / Dir a UART
• Komunikace: Zásuvka USB typu B, čtečka microSD karet
• Rozměry: 109,67 x 84,3 mm

Obsah sady

• Základní deska BTT SKR v1.4 Turbo 32bit
• Kabel USB typu A – USB typu B

Schéma a podrobné rozměry základní desky .
