AXU2CGA – Vývojová deska – AMD Zynq US+ MPSoC ZU2CG Přímo Od Výrobce

Popis

ALINX AXU2CGA je kompaktní vývojová deska poháněná procesorem AMD Zynq UltraScale+ MPSoC XCZU2CG , která kombinuje dvoujádrový procesor ARM Cortex-A53, dvě jádra Cortex-R5F pro práci v reálném čase a programovatelnou logiku FPGA. Deska nabízí 1 GB paměti DDR4, 32 MB QSPI Flash, PCIe Gen2 x1, gigabitový Ethernet, mini DisplayPort, USB 3.0, USB 2.0 a dva konektory MIPI pro kameru . Je ideální pro aplikace v oblasti umělé inteligence, strojového vidění, automatizace a zpracování obrazu.

Popis produktu: AXU2CGA – vývojová deska – AMD Zynq US+ MPSoC ZU2CG

ALINX AXU2CGA je pokročilá vývojová platforma poháněná čipsetem AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E . Kombinuje výkonný procesor PS s programovatelnou logikou PL, což umožňuje simultánní spouštění složitého softwaru, úloh v reálném čase a hardwarově akcelerovaných algoritmů. Deska je vybavena 1 GB paměti DDR4, QSPI Flash, PCIe, gigabitovým Ethernetem , mini DisplayPort, USB porty a dvěma konektory MIPI pro kameru . Dva 40pinové rozšiřující porty umožňují připojení displejů, vysokorychlostních převodníků, komunikačních modulů a dalších periferií. AXU2CGA může být základem systémů pro umělou inteligenci, zpracování signálů, řízení pohybu, přenos videa a průmyslovou automatizaci.

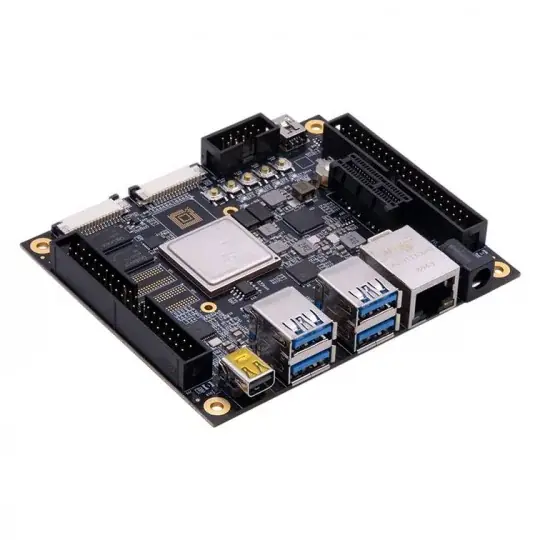

AXU2CGA – vývojová deska – AMD Zynq US+ MPSoC ZU2CG.

ALINX AXU2CGA lze použít jako vzdělávací platformu, platformu pro prototypování nebo jako základ pro cílové zařízení.

Hlavní vlastnosti desky ALINX AXU2CGA

• AMD Zynq UltraScale+ MPSoC XCZU2CG : kombinace aplikačních procesorů, jader reálného času a programovatelné logiky FPGA
• Dvoujádrový ARM Cortex-A53 až 1,2 GHz : Podporuje operační systémy, uživatelské aplikace a pokročilá rozhraní
• Dvoujádrový ARM Cortex-R5F : úlohy v reálném čase a řídicí funkce
• 16nm FinFET+ programovatelná logická FPGA : hardwarově asistovaná akcelerace algoritmů a paralelní zpracování dat
• 1 GB DDR4 SDRAM : rychlá operační paměť procesorové části PS s 32bitovou sběrnicí
• 32 MB QSPI Flash : Ukládá bootloader, konfiguraci a systémová data
• PCIe Gen2 x1 : rychlá komunikace s počítačem nebo hostitelským systémem
• Gigabitový Ethernet : přenosová rychlost kabelové sítě až 1000 Mbps
• Mini DisplayPort : digitální obrazový výstup z procesorové části
• Dva porty USB 3.0 a dva porty USB 2.0 : podpora periferií a vysokorychlostní přenos dat
• Dva konektory MIPI kamery : připojení zobrazovacích modulů k programovatelné části
• Dva 40pinové rozšiřující porty : každý s 34 IO linkami pro spolupráci s externími moduly
• Slot pro microSD : bootování systému a ukládání dat
• UART a JTAG : diagnostická komunikace, programování a ladění
• Kompaktní rozměry 100 x 85 mm : rozsáhlé možnosti v malé velikosti desky

Součástky a konektory na desce AXU2CGA

Deska ALINX AXU2CGA je vybavena rozsáhlou sadou komunikačních rozhraní, rozšiřujících konektorů a ovládacích prvků . Deska obsahuje:

1. Gigabitový ethernetový konektor
2. 40pinový rozšiřující port
3. Konektor PCIe x1
4. Rozhraní UART
5. JTAG konektor
6. Dva porty USB 3.0 + dva porty USB 2.0
7. Mini DisplayPort
8. 40pinový rozšiřující port
9. Systém XCZU2CG
10. 1 GB paměti DDR4
11. Dva MIPI konektory pro kameru

Uspořádání součástek na desce.

Vícejádrová architektura ARM, programovatelná logika a bohatá sada rozhraní umožňují vytváření systémů vyžadujících vysoký výkon, provoz v reálném čase a zpracování rychlých datových toků.

AMD Zynq UltraScale+ MPSoC ZU2CG – procesory ARM a FPGA v jednom čipu

Srdcem platformy je AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E . Systém integruje dvě jádra ARM Cortex-A53 pro běh operačních systémů a aplikací a dvě jádra Cortex-R5F pro úlohy vyžadující předvídatelné doby odezvy. Tato kombinace umožňuje oddělení funkcí rozhraní, komunikace a analýzy dat od kritických řídicích operací. Programovatelná část PL je vyrobena technologií 16nm FinFET+ a umožňuje vytváření vlastních hardwarových bloků, rozhraní, digitálních filtrů a akcelerátorů. Systém nabízí přibližně 103 000 logických buněk, 47 000 vyhledávacích tabulek (LUT), 94 000 klopných obvodů a 240 bloků multiplikátor-akumulátor. To umožňuje provádět paralelní zpracování obrazů, signálů a datových toků s nízkou latencí. Architektura MPSoC kombinuje flexibilitu programování procesoru s výkonem dedikované hardwarové logiky. AXU2CGA bude proto užitečný v projektech vyžadujících současnou podporu Linuxu, řízení v reálném čase a akceleraci FPGA .
