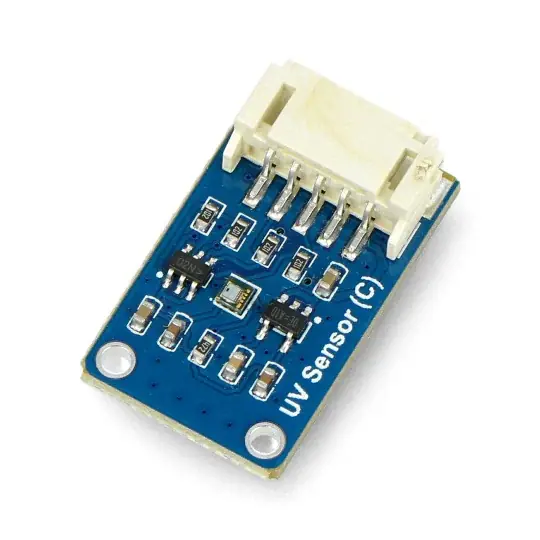

Autentický Senzor ultrafialového světla UV – LTR390 -UV I2C – Waveshare 20467

Popis

Modul s digitálním snímačem ultrafialového ultrafialového světla vybaveným systémem LTR390 . Navrženo pro měření ultrafialového a viditelného světla. Vyznačuje se vysokou citlivostí, rychlou odezvou a kompaktními rozměry. Umožňuje snadnou integraci s jinými zařízeními. Má vestavěný ADC. Umožňuje měření záření s vlnovou délkou od 280 nm do 430 nm. Napájen napětím od 3 V do 5 V využívá ke komunikaci s řídicím modulem sběrnici I2C.

Popis produktu: Senzor ultrafialového světla UV – LTR390 -UV I2C – Waveshare 20467

Modul s digitálním snímačem ultrafialového UV světla vybaveným systémem LTR390 . Navrženo pro měření ultrafialového a viditelného světla. Vyznačuje se vysokou citlivostí, rychlou odezvou a kompaktními rozměry. Umožňuje snadnou integraci s jinými zařízeními. Má vestavěný ADC. Umožňuje měření záření s vlnovou délkou od 280 nm do 430 nm. Napájen napětím od 3 V do 5 V využívá ke komunikaci s řídicím modulem sběrnici I2C.

Charakteristika

• Obsahuje systém LTR390-UV-01 pro měření ultrafialového záření a viditelného světla
• Vybaven převodníkem ADC
• Ke komunikaci s hlavními moduly používá sběrnici I2C
• Obsahuje vývojové zdroje a manuál (příklady pro Raspberry Pi / Arduino / STM32)
• Umožňuje měření záření s vlnovou délkou od 280 nm do 430 nm

Sada také obsahuje vyhrazený propojovací kabel.

Schéma připojení senzoru ultrafialového světla UV k Raspberry Pi (prodává se samostatně).

Popis vývodů a schéma zapojení

• Červená čára – VCC – napájecí pin 3,3, V / 5 V
• Černá čára – GND – uzemnění systému
• Modrá čára – SDA – datová linka rozhraní I2C
• Žlutá čára – SCL – hodinový řádek rozhraní I2C
• Zelená čára – INT – přerušovací kolík

Produkt je kompatibilní s Arduino a Raspberry Pi!

Schéma zapojení s jednotlivými deskami je k dispozici na webových stránkách výrobce. Šek!

Technická specifikace senzoru ultrafialového UV světla od společnosti Waveshare

• Typ: snímač ultrafialového světla UV
• Vestavěný čip: LTR390-UV-01
• Komunikační rozhraní: sběrnice I2C
• Adresa rozhraní: 0x53 (pevná)
• Měření záření s vlnovou délkou v rozsahu: od 280 nm do 430 nm
• Rozsah pracovního napětí: 3,3V / 5V
• Průměr montážního otvoru: 2 mm
• Rozměry modulu: 27 x 20 mm

Obsah sady

• Senzor ultrafialového světla UV – LTR390 -UV I2C – Waveshare 20467
• Vyhrazený připojovací kabel – 5pinový

Senzor ultrafialového světla UV – LTR390 -UV I2C – Waveshare 20467.
