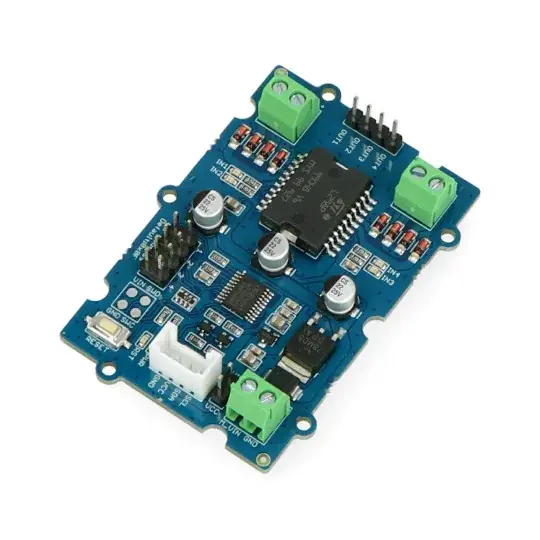

Autentický Grove - L298P - dvoukanálový ovladač pro motory 12V / 2A - Seeedstudio 105020093

Autentický Grove – L298P – dvoukanálový ovladač pro motory 12V / 2A – Seeedstudio 105020093

Původní cena byla: 434,00 Kč.Aktuální cena je: 182,28 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003CPI Kategorie: Štítek:

Popis

Modul ovladače motoru L298P, který podporuje dva stejnosměrné motory nebo jeden krokový motor. Napětí podporované ovladačem je 6V až 12V a trvalý proud na kanál je 1A, max. 2A . Komunikuje přes rozhraní I2C. Použitý konektor Grove usnadňuje připojení modulu k Base Shield.

Popis produktu: Grove – L298P – dvoukanálový budič pro motory 12V / 2A – Seeedstudio 105020093

Modul ovladače motoru L298P, který podporuje dva stejnosměrné motory nebo jeden krokový motor . Napětí podporované ovladačem je 6V až 12V a trvalý proud na kanál je 1A, max. 2A . Komunikuje přes I2C rozhraní s možností změny adresy z 0x00 na 0x0f. Modul je napájen 5 V. Použitý konektor Grove usnadňuje připojení modulu k Base Shield .

Modul ovladače motoru s kabelem Grove.

Produkt je kompatibilní s Arduino

Výrobce poskytuje uživatelskou příručku a program pro Arduino .

Připojení ovladače motoru

Modul ovladače motoru komunikuje přes rozhraní I2C. Podporuje napětí motorů od 6 V do 12 V, samotný modul je napájen napětím 5 V.

Kolík Popis
GND Hmotnost motorů.
M_VIN Napájecí napětí motorů od 6 V do 12 V.
SCL Hodinová linka rozhraní I2C / SPI.
SDA Datová linka rozhraní I2C / SPI.
VCC Napájecí napětí modulu je 5 V.
GND Hmotnost systému.
M2 + / M2- Konektory pro připojení stejnosměrného motoru.
OUT4
OUT3
OUT2
OUT1		 Konektory pro připojení krokového motoru.
M1 + / M1- Konektory pro připojení stejnosměrného motoru.

Specifikace ovladače motorů L298P

  • Čip : STM32f030f4P6
  • Napájecí napětí motorů: od 6 V do 12 V
  • Maximální proud: 2 A, 1 A na kanál
  • Napájecí napětí modulu: 5 V
  • Rozhraní: Grove I2C
  • Adresa I2C: ve výchozím nastavení 0x0f, vyměnitelná
  • Počet kanálů: 2
  • Rozměry: 64 x 44 mm

Sada obsahuje

  • Řidič motorů Grove
  • Grove kabel

Užitečné odkazy

  • Web výrobce: Seeedstudio 105020093
  • Uživatelská příručka
  • Dokumentace STM32f030f4P6
  • Dokumentace L298P
  • Systém
  • Popis systému Grove
  • Manuál systému Grove
Napětí z 6,0 V
Napětí dolů 12.0V
Účinnost proudu 2 A.
Počet kanálů 2
Typ modulu Řidič motoru
Niebezpieczne Komponent
Šířka balení 9 cm
Výška balení 1.5 cm
Hloubka balení 14 cm
Váha balení 0.022 kg
