Popis

ATOMI RS232 Base je převodník TTL-RS232, který se zapojuje do vývojových modulů řady M5Atom od M5Stack. RS232 je standard sériové komunikace mezi zařízeními a umožňuje obousměrnou (plně duplexní) výměnu dat – data lze odesílat a přijímat současně.

Popis produktu: ATOMIC RS232 Base – převodník TTL-RS232 – rozšiřující modul pro M5Atom – M5Stack A136

Báze ATOMI RS232 je převodník TTL-RS232 ve formě shieldu pro vývojové moduly řady M5Atom od společnosti M5Stack. RS232 je standard sériové komunikace mezi zařízeními a umožňuje obousměrnou výměnu dat (full-duplex) – data lze odesílat a přijímat současně. Báze ATOMIC RS232 zajišťuje plynulý a spolehlivý přenos dat díky přesné definici elektrických vlastností a datových protokolů. Shield také obsahuje regulátor napětí DC-DC pro snadnou integraci s vývojovým modulem.

Podívejte se také na podrobnou uživatelskou příručku připravenou výrobcem!

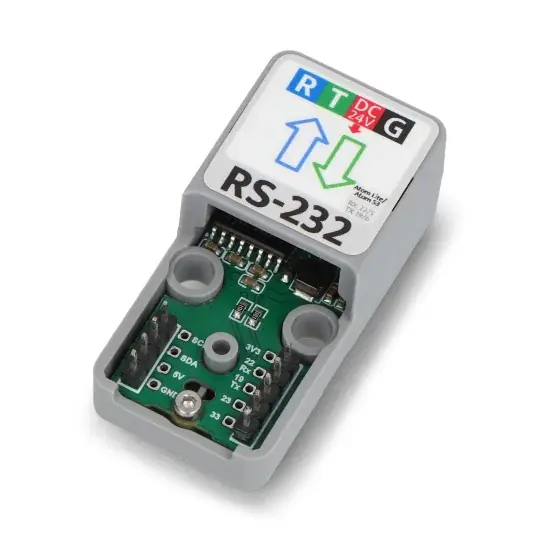

ATOMIC RS232 Base – převodník TTL-RS232 – rozšiřující modul pro M5Atom – M5Stack A136.

ATOMIC RS232 Base – převodník TTL-RS232.

Speciální funkce

• Modul vysílače a přijímače umožňující převod úrovně TTL na úroveň RS232.
• Lze jej použít ke komunikaci se zařízeními RS232 na relativně krátké vzdálenosti.
• Umožňuje obousměrnou komunikaci (plný duplex).
• Je vybaven regulátorem napětí DC-DC, který dokáže přímo převést 24 V (RS232) na 5 V pro napájení M5Atomu.

Co je RS232?

RS232 je jednou z nejstarších a nejrozšířenějších metod sériové komunikace mezi zařízeními. Tento standard přenáší data sekvenčně, tj. bit po bitu, po jedné lince, což usnadňuje jeho použití a zvyšuje jeho odolnost vůči rušení. RS232 obvykle podporuje relativně nízké datové rychlosti, často až 115 200 bps, což je pro mnoho aplikací dostatečné, ale ve srovnání s novějšími standardy pomalé.

Technické specifikace

• Typ modulu: Převodník TTL-RS232
• Zamýšlené použití: pro vývojové moduly řady M5Atom
• Vestavěný převodní čip: MAX232
• Vestavěný DC-DC čip: A0Z1282CI
• Materiál pouzdra: PC plast
• Rozměry desky: 24 x 48 x 18 mm
• Hmotnost talíře: 18 g

Obsah sady

• ATOMIC RS232 Base – převodník TTL-RS232 – rozšiřující modul pro M5Atom – 1 kus
• 4pinový konektor – rozteč 3,96 mm – 1 kus

Sada neobsahuje vývojový modul M5Atom – je nutné jej zakoupit samostatně.

Prvky obsažené v sadě.
