AS7341 - vícekanálový světelný a barevný snímač - I2C - Waveshare 19564 Dokud Zásoby Vydrží

AS7341 – vícekanálový světelný a barevný snímač – I2C – Waveshare 19564 Dokud Zásoby Vydrží

Původní cena byla: 395,00 Kč.Aktuální cena je: 165,90 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003DDJ Kategorie: Štítek:

Popis

Vícekanálový světelný a barevný senzor založený na čipu AS7341 lze použít například k vytváření projektů přenosných spektrometrů založených na populárních platformách jako Arduino, STM32 nebo Raspberry Pi. Modul pro komunikaci s mikrokontrolérem využívá rozhraní I2C.

Popis produktu: AS7341 – vícekanálový světelný a barevný senzor – I2C – Waveshare 19564

Vícekanálový světelný a barevný senzor založený na čipu AS7341 lze použít například k vytváření projektů přenosných spektrometrů založených na populárních platformách jako Arduino, STM32 nebo Raspberry Pi. Systém AS7341 je vybaven 8 kanály světelného spektra, 1 blízkým infračerveným kanálem a 1 kanálem bez filtru. Integrovaných 6 nezávislých 16bitových převaděčů ADC umožňuje efektivní paralelní zpracování dat. Modul pro komunikaci s mikrokontrolérem využívá rozhraní I2C.

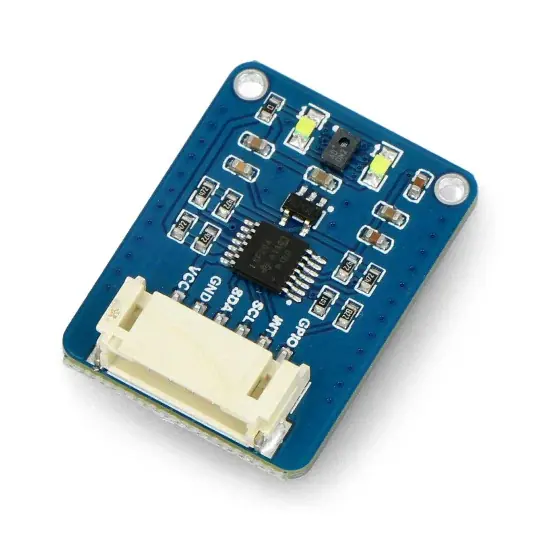

Světelný a barevný senzor AS7341 s příslušným kabelem. Modul s barevným a světelným senzorem AS7341.

Hlavní vlastnosti senzoru AS7341

  • 8 kanálů světelného spektra, 1 kanál poblíž infračerveného záření, 1 kanál bez filtru
  • 6 nezávislých 16bitových převodníků ADC pro efektivní zpracování dat
  • Vyhrazený kanál pro detekci okolního světla blikajícího na určité frekvenci
  • 2 LED s vysokým jasem, lze použít jako osvětlení ve špatném prostředí
  • Přerušte kolík pro výstup interního provozního stavu ADC v reálném čase
  • Detekce rozbití spektra s programovatelnými vysokými / nízkými prahovými hodnotami
  • Pin GPIO
  • Regulátor napětí kompatibilní s 3,3 V a 5 V.

Kolíky modulu snímače

Modul světelného a barevného snímače AS7341 je vybaven 6kolíkovou zásuvkou s kolíky s roztečí 2,54 mm, sada obsahuje vhodný kabel. Deska komunikuje s mikrokontrolérem pomocí populárního rozhraní I2C , takže je kompatibilní s nejoblíbenějšími hlavními moduly, jako jsou Arduino, Raspberry Pi a STM32.

Modul je kompatibilní s Arduino a Raspberry Pi

V uživatelské příručce připravené výrobcem najdete schémata připojení a ukázkové kódy pro Arduino , Raspberry Pi a STM32 .

Schéma připojení s deskou Arduino.

Kolík Popis
VCC Napájecí napětí 3,3 V nebo 5 V.
GND Hmotnost systému.
SDA Datová linka rozhraní I2C.
SCL Hodinová linka rozhraní I2C.
INT Externí výstup přerušení.
GPIO Univerzální I / O.

Sada obsahuje také vhodný kabel.

Specifikace senzoru

  • Čip: AS7341
  • Rozhraní: I2C
  • Napájecí napětí: 3,3 V nebo 5 V
  • Rozměry: 30 x 23 mm
  • Montážní otvor: 2 mm

Užitečné odkazy

  • Web výrobce: Waveshare 19564
  • Uživatelská příručka
  • Dokumentace AS7341
  • Diagram
  • Ukázkové programy
Rozhraní I2C
Typ modulu Světla
Modul – služba modul
Niebezpieczne Komponent
Šířka balení 7 cm
Výška balení 9.6 cm
Hloubka balení 0.5 cm
Váha balení 0.009 kg
