AN3485 – Komunikační modul RS232/RS422/RS485 pro desky FPGA a SoC Nejprodávanější

Popis

ALINX AN3485 je průmyslový komunikační modul určený k rozšíření desek FPGA a SoC o sériová rozhraní. Nabízí jeden kanál RS232, dva kanály RS485 a dva kanály RS422 s podporou logiky 3,3 V TTL. 40pinový rozšiřující konektor, šroubové svorky, zakončovací rezistory 120 Ω a ochrana proti elektrostatickému výboji ±15 kV usnadňují vývoj spolehlivých systémů automatizace, řízení a dálkového přenosu dat.

Popis produktu: AN3485 – komunikační modul RS232 / RS422 / RS485 pro desky FPGA a SoC

Modul ALINX AN3485 umožňuje připojit vývojovou desku FPGA nebo SoC k zařízením používajícím standardy RS232 , RS485 a RS422 . Čipy MAX3232, MAX3485 a MAX3490 zvládají konverzi úrovní, zatímco signály 3,3 V TTL jsou vyvedeny na 40pinový konektor (samice) . Rozhraní RS232 používá standardní konektor DB9 (samec) a podporuje rychlosti až 120 kb/s . Dva kanály RS485 a dva kanály RS422 pracují s rychlostmi až 500 kb/s a jsou k dispozici na praktických šroubovacích konektorech. Vestavěné zakončovací rezistory 120 Ω lze propojit, aby se sběrnice přizpůsobila na delší vzdálenosti. Linky RS485 a RS422 jsou také vybaveny ochranou proti elektrostatickému výboji ±15 kV . Široký rozsah provozních teplot od -40 °C do 85 °C umožňuje použití modulu v prototypech a průmyslových systémech.

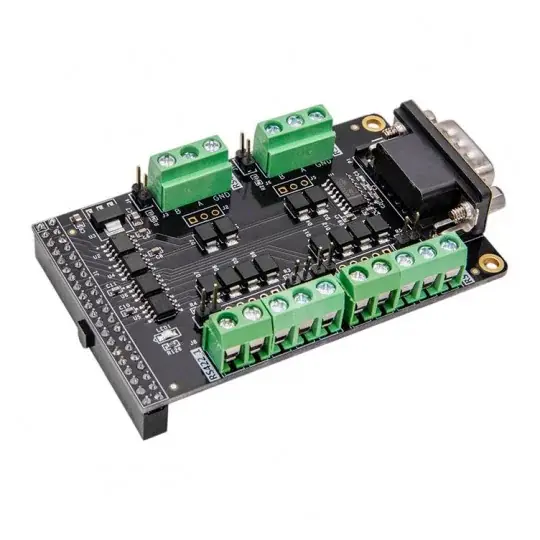

AN3485 – komunikační modul RS232 / RS422 / RS485 pro desky FPGA a SoC.

Modul AN3845 obsahuje jedno rozhraní RS232, dvě komunikační rozhraní RS485 a dvě rozhraní RS422.

Hlavní vlastnosti modulu ALINX AN3485

• Podpora tří komunikačních standardů: spolupráce se zařízeními vybavenými rozhraními RS232, RS485 a RS422
• Pět komunikačních kanálů: jeden kanál RS232, dva kanály RS485 a dva kanály RS422
• Obvody pro převod úrovní: MAX3232 pro RS232, MAX3485 pro RS485 a MAX3490 pro RS422
• 3,3V TTL logika: možná přímá výměna signálu s FPGA a procesory ARM
• 40pinový rozšiřující konektor: rychlé připojení modulu ke kompatibilní vývojové desce
• Standardní konektor DB9: pohodlné připojení k počítači nebo zařízení vybavenému portem RS232
• Šroubové konektory: stabilní připojení kabelů sběrnice RS485 a RS422
• Zakončení 120 Ω: Propojovací rezistory usnadňují správné zakončení sběrnice
• Ochrana ESD ±15 kV: dodatečná ochrana linek RS485 a RS422 proti elektrostatickému výboji
• Průmyslový teplotní rozsah: provoz -40 °C až 85 °C
• Kompaktní provedení: rozměry desky přibližně 81 x 51 mm

Technické specifikace modulu

• Typ: komunikační modul pro desky FPGA a SoC
• Podporované standardy: RS232, RS485, RS422
• Čip rozhraní RS232: MAX3232
• Čip rozhraní RS485: MAX3485
• Čip rozhraní RS422: MAX3490
• Počet kanálů RS232: 1
• Počet kanálů RS485: 2
• Počet kanálů RS422: 2
• Přenosový režim RS485: poloduplexní
• Režim přenosu RS422: plně duplexní
• Úroveň signálu na straně vývojové desky: TTL 3,3 V
• Napájení modulu přes rozšiřující konektor: 5 V
• Maximální přenosová rychlost RS232: 120 kb/s
• Maximální přenosová rychlost RS485: 500 kb/s
• Maximální přenosová rychlost RS422: 500 kb/s
• Konektor RS232: DB9 samec
• Konektory RS485: 2 x 3pinové šroubovací konektory
• Konektory RS422: 2 x 5pinové šroubovací konektory
• Konektor vývojové desky: 40pinový samice
• Zakončovací rezistory RS485: 120 Ω, povoleno propojkami
• Zakončovací rezistory RS422: 120 Ω, povoleno propojkami
• Ochrana linky RS485 a RS422: ESD ±15 kV
• Provozní teplota: -40 °C až 85 °C
• Rozměry: přibližně 81 x 51 mm

Obsah sady

• Komunikační modul ALINX AN3485

AN3485 je určen pro použití na vývojových deskách SoC a FPGA.
