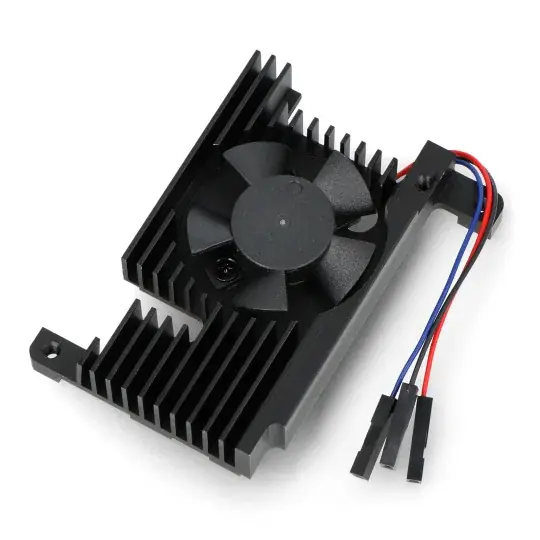

All-In-One – chladicí ventilátor s chladičem – hliník – s řízením PWM – pro Raspberry Pi 4B – Waveshare 22913 Nakupujte Hned

Popis

All-In-One od Waveshare je produkt 2 v 1, který kombinuje chladič a ventilátor. Prvek je vyroben z vysoce kvalitního hliníku, který umožňuje efektivní odvod tepla z Raspberry Pi 4B. Ventilátor má nastavitelnou rychlost otáčení (pomocí PWM ), díky čemuž si uživatel může nastavit rychlost otáčení lopatek dle individuální potřeby. Maximální počet otáček je přibližně 5500 ± 10 % ot./min .

Popis produktu: All-In-One – chladicí ventilátor s chladičem – hliník – s PWM regulací – pro Raspberry Pi 4B – Waveshare 22913

All-In-One od Waveshare je produkt 2 v 1, který kombinuje chladič a ventilátor . Prvek je vyroben z vysoce kvalitního hliníku , který umožňuje efektivní odvod tepla z Raspberry Pi 4B. Ventilátor má nastavitelnou rychlost otáčení (pomocí PWM ), díky které si uživatel může nastavit rychlost otáčení lopatek podle individuální potřeby. Maximální počet otáček je přibližně 5500 ± 10 % ot./min .

Produkt kompatibilní s Raspberry Pi 4B!

Podívejte se také do uživatelské příručky výrobce. Najdete tam mimo jiné návod na sestavení prvků a ukázkový kód programu.

All-In-One – chladicí ventilátor s chladičem – hliník – s PWM regulací. Raspberry Pi 4B je nutné zakoupit samostatně.

Propojení ventilátoru s Raspberry Pi.

Speciální funkce

• Verze 2v1 All-In-One umožňuje efektivnější odvod tepla
• Ultra tichý ventilátor a lehký chladič
• Design přizpůsobený Raspberry Pi 4B z hlediska roztečí montážních otvorů a GPIO pinů
• Možnost nastavení rychlosti otáčení pomocí PWM
• Kompatibilní s oficiální konfigurací systému
• Sada obsahuje také tepelně vodivé pásky

Popis pinu

Ventilátor má 3 vodiče v různých barvách, které by měly být připojeny k Raspberry Pi v souladu s následujícím:

• Modrý vodič – signál PWM – kolíky TXD / D12 / D18 *
• Červený vodič – 5 V – napájecí napětí
• Černý vodič – GND – uzemnění systému

*Při použití adaptéru ventilátoru je výchozí pin PWM D12 (GPIO12).

Technické specifikace

• Typ: ventilátor s chladičem
• Kompatibilní s: Raspberry Pi 4B verze 1 GB / 2 GB / 4 GB / 8 GB
• Napájecí napětí: 5 V DC (napájení z Raspberry Pi)
• Piny: 3x, včetně 1x PWM pro regulaci otáček
• Délka drátu: 80 ± 10 mm
• Jmenovitý výkon: 0,3W (5V / 0,06±0,02A)
• Maximální otáčky: 5500 ± 10 % ot./min
• Černá barva
• Rozměry: 64 x 43 mm

Obsah sady

• All-In-One – chladicí ventilátor s chladičem – hliník
• Tepelně vodivé pásky
• Montážní šrouby M2,5 x 6 mm – 2 kusy

Komponenty obsažené v sadě.
