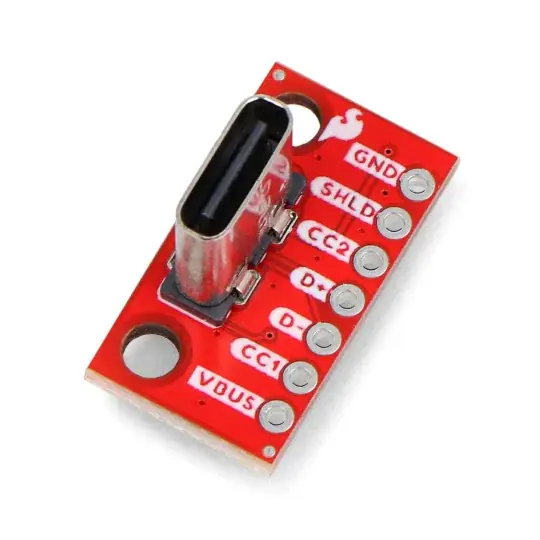

Aktuální Modul se zásuvkou USB typu C – vertikální konektor – SparkFun BOB-23055

Popis

Modul pro Sparkfun se zásuvkou umožňující připojit zástrčku USB Type-C k libovolnému systému. Má 7 pinů a rozteč pinů je 2,54 mm , což znamená, že je kompatibilní se standardními kontaktními deskami a běžně používanými propojovacími kabely.

Popis produktu: Modul se zásuvkou USB Type-C – vertikální konektor – SparkFun BOB-23055

Modul pro Sparkfun se zásuvkou umožňující připojit zástrčku USB Type-C k libovolnému systému. Má 7 pinů a rozteč pinů je 2,54 mm , což znamená, že je kompatibilní se standardními kontaktními deskami a běžně používanými propojovacími kabely. Deska nemá konektory goldpin – je nutné je dokoupit. Modul lze použít jako samostatný prvek nebo jako součást jiného zařízení, například rozbočovače USB .

Modul se zásuvkou USB typu C – vertikální konektor – SparkFun BOB-23055.

Deska má dva montážní otvory.

Popis pinoutu

• GND – systémové uzemnění
• CC2 – konfigurační pin
• D+ – diferenciální USB datová přenosová linka
• D- – diferenciální USB datová přenosová linka
• CC1 – konfigurační pin
• VBUS – napájení

Více informací o pinoutech naleznete v technické dokumentaci .

Technické specifikace desky

• Typ: adaptér
• Pinouty: pájecí plošky, konektor USB typu C
• Umístění USB konektoru: vertikální
• Montážní otvory: 2x
• Rozměry desky: 20,32 x 11,43 x 11,70 mm
• Hmotnost talíře: 1,6 g

Stavíte vlastní projekt a potřebujete více montážních prvků? Prohlédněte si příslušenství pro prkénka na chleba dostupné v naší nabídce!

Všechny kolíky mají jasné značení.
