Aktuální ESP32-S3-EYE – WiFi + Bluetooth modul s 2Mpx fotoaparátem a 1,3'' LCD obrazovkou

Popis

ESP32-S3-EYE je malá vývojová deska AI od společnosti Espressif . Je založen na systému ESP32-S3 a ESP-WHO , díky kterému je možná i komunikace WiFi a Bluetooth 5 LE. Deska je vybavena 2 Mpx kamerou , 1,3″ LCD displejem a mikrofonem , který lze použít pro rozpoznávání obrazu a zpracování zvuku. ESP32-S3 EYE je vybaven 8 MB PSRAM a 8 MB Flash pamětí.

Popis produktu: ESP32-S3-EYE – WiFi + Bluetooth modul s 2Mpx fotoaparátem a 1,3“ LCD obrazovkou

ESP32-S3-EYE je malá vývojová deska AI od společnosti Espressif . Je založen na systému ESP32 -S3 a ESP-WHO , díky kterému je možná i komunikace WiFi a Bluetooth 5 LE. Deska je vybavena 2 Mpx kamerou , 1,3″ LCD displejem a mikrofonem , který lze použít pro rozpoznávání obrazu a zpracování zvuku. ESP32-S3 EYE je vybaven 8 MB PSRAM pamětí a 8 MB Flash pamětí. Podporuje také obraz přenos přes WiFi a ladění microUSB.Modul je také vybaven tříosým akcelerometrem QMA7981 sloužícím k otáčení obrazu zobrazeného na obrazovce.ESP-WHO umožňuje vytvářet různé AIoT aplikace, jako je chytrý zvonek, sledovací systémy, rozpoznávání obličeje , atd.

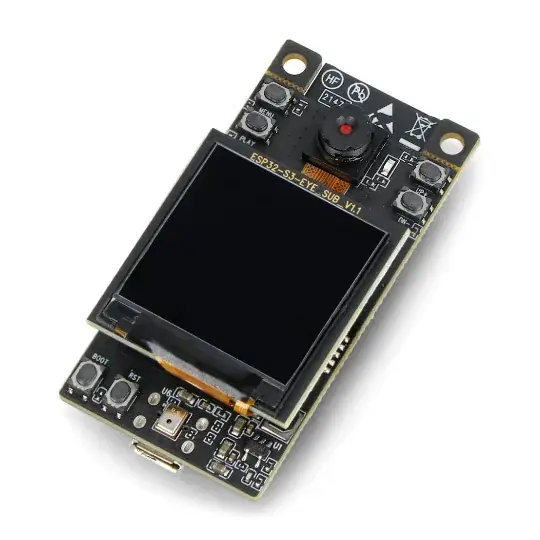

ESP32-S3-EYE – WiFi + Bluetooth modul s 2 Mpx fotoaparátem a 1,3″ LCD obrazovkou.

Rozložení prvků na desce ESP32-S3-EYE.

Další podrobnosti naleznete v úložišti GitHub .

Rozložení prvků na desce

1. Fotoaparát OV2640 2 Mpx
2. Power LED modul
3. Samec konektory pro připojení displeje
4. Regulátor napětí 5V – 3,3V
5. Digitální mikrofon I2S MEMS
6. FPC konektor
7. Funkční tlačítko
8. ESP32-S3-WROOM-1 umožňující komunikaci WiFi / Bluetooth 5 LE
9. slot na microSD kartu
10. Regulátor napětí 3,3V – 1,5V
11. Regulátor napětí 3,3V – 2,8V
12. MicroUSB port pro napájení desky 5 V a komunikaci se systémem přes GPIO19 a GPIO20
13. Pájecí konektory pro napájení 3,7V baterie
14. Nabíječka baterií 1A ME4054BM5G-N
15. Červená LED pro indikaci stavu baterie
16. Akcelerometr QMA7981

Specifikace ESP32-S3-EYE

• Čip: ESP32-S3-WROOM-1
• PSRAM: 8 MB
• Flash paměť: 8 Mb
• Bezdrátová komunikace: WiFi / Bluetooth 5 (LE)
• Fotoaparát:
• snímač: OV2640
• rozlišení: 2 Mpx 1600 x 1200 px
• pozorovací úhel: 66,5°
• Displej: LCD 1,3″
• slot na microSD kartu
• Akcelerometr: QMA7981
• Mikrofon: I2S MEMS 61 dB SNR, citlivost -26 dBFS
• Napájení: 5V, microUSB
• Rozměry: 30 x 60 mm

Obsah sady

• ESP32-S3-EYE – WiFi + Bluetooth modul s 2MPx kamerou
• 1,3″ LCD displej

Sada obsahuje modul ESP32-S3-EYE s 2 Mpx kamerou a 1,3″ LCD displejem.

‌
