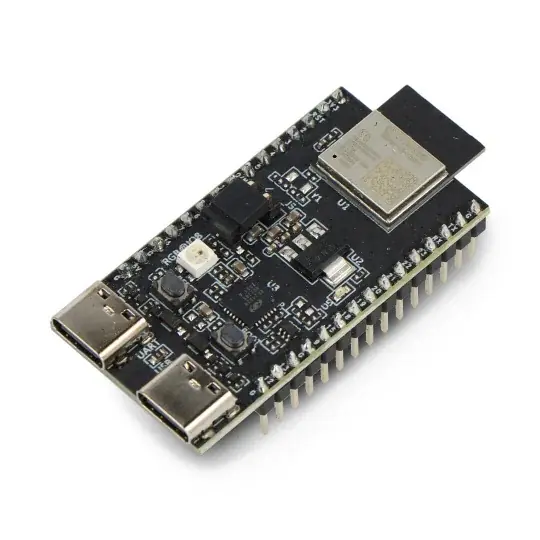

Aktuální ESP32-C6-DevKitM-1-N4 – WiFi/Bluetooth/ZigBee/Thread – vývojová deska se systémem ESP32-C6-MINI-1

Popis

ESP32-C6-DevKitM-1-N4 je vývojová deska od Espressif založená na systému ESP32-C6-MINI-1 . Perfektní pro aplikace Smart Home kompatibilní s Matter díky podpoře bezdrátového připojení 2,4 GHz WiFi, Bluetooth 5.0, Zigbee a Thread . Disponuje 4 MB Flash paměti a 512 KB SRAM paměti. Vybaveno 22 konfigurovatelnými GPIO piny a PCB anténou, což z něj dělá ideální volbu pro IoT projekty.

‌

Popis produktu: ESP32-C6-DevKitM-1-N4 – WiFi / Bluetooth / ZigBee / Thread – vývojová deska s čipem ESP32-C6-MINI-1

Vývojová deska ESP32-C6-DevKitM-1-N4 založená na systému ESP32-C6-MINI-1 . Umožňuje bezdrátovou komunikaci WiFi 6 2,4 GHz, Bluetooth 5.0, Zigbee a Thread, díky čemuž je vynikající volbou pro vytváření moderních řešení IoT. Modul nabízí 512 kB SRAM a 4 MB Flash paměti , což umožňuje ukládání velkého množství dat a programů. ESP32-C6-DevKitM-1-N4 má 22 konfigurovatelných GPIO pinů , které umožňují širokou integraci s řadou periferních zařízení, a přítomnost PCB antény zajišťuje stabilní bezdrátové připojení. Modul může pracovat s napětím 3,3 V nebo 5 V v závislosti na zvoleném zdroji napájení: přes USB C port na UART (výchozí) a přes pinové konektory 5V0 a GND nebo 3V3 a GND.

Podívejte se také na uživatelskou příručku připravenou výrobcem!

ESP32-C6-DevKitM-1-N4 – WiFi / Bluetooth / ZigBee / Thread – vývojová deska se systémem ESP32-C6-MINI-1.

Modul nabízí 512 kB paměti SRAM a 4 MB paměti Flash.

Speciální funkce ESP32-C6-DevKitM-1-N4

• Umožňuje bezdrátové připojení díky podpoře standardů Wi-Fi 802.11 b/g/n, Bluetooth 5.0, Zigbee a Thread.
• Obsahuje 22 konfigurovatelných GPIO pinů pro připojení periferií.
• Má 4 MB Flash paměti, 512 kB SRAM, 320 kB ROM a 16 kB SRAM v RTC.
• Je vybaven PCB anténou, která nabízí stabilní bezdrátové připojení.
• Umožňuje provoz v širokém teplotním rozsahu od -40°C do 85°C.
• Nabízí provoz s napětím od 2,7 V do 3,6 V, s výchozí možností napájení přes USB typu C.
• Umožňuje vývoj aplikací IoT s pokročilou bezdrátovou konektivitou a všestranností rozhraní.

Charakteristické vlastnosti ESP32-C6-MINI-1

ESP32-C6-MINI-1 je modul založený na systému ESP32-C6FH4, vybavený 32bitovým mikroprocesorem RISC-V pracujícím na maximální frekvenci 160 MHz. Obsahuje 320 kB ROM, 512 kB SRAM a 4 MB Flash paměti . Podporuje standardy WiFi 6 v pásmu 2,4 GHz, což umožňuje využití pokročilých technologií jako MU-MIMO, OFDMA a TWT pro efektivní hospodaření s energií. Bluetooth 5 (LE) podporuje mesh sítě a nabízí přenosovou rychlost až 2 Mbps. Navíc je kompatibilní s IEEE 802.15.4, Zigbee 3.0 a Thread 1.3 . Zahrnuje také širokou sadu periferních rozhraní: GPIO, SPI, UART, I2C, I2S, což z něj dělá všestranné řešení pro IoT, Smart Home , průmyslovou automatizaci a aplikace spotřební elektroniky.

Umožňuje WiFi, Bluetooth, Zigbee a Thread komunikaci.

Klíčové prvky desky.

Uspořádání prvků na desce

1. ESP32-C6-MINI-1
2. Pinout GPIO
3. Regulátor výkonu LDO od 5V do 3,3V
4. LED napájení
5. USB-UART most
6. Port USB Type-C
7. Spouštěcí tlačítko
8. Tlačítko reset
9. USB-UART port
10. Adresovatelná RGB LED
11. J5 – umožňuje měření proudu odebíraného modulem
12. Pinout GPIO

Podívejte se také na další WiFi a Bluetooth moduly z rodiny ESP32!

Technické specifikace ESP32-C6-DevKitM-1-N4

• Model: ESP32-C6-DevKitM-1-N4
• Modul: ESP32-C6-MINI-1
• Čip: ESP32-C6FH4
• Bezdrátová komunikace: WiFi 6 2,4 GHz, Bluetooth 5.0, Thread, Zigbee, IEEE 802.15.4
• Procesor: 32bitový RISC-V jednojádrový
• Takt: až 160 MHz
• Flash paměť: 4 MB
• Paměť SRAM: 512 kB
• LP SRAM: 16 kB
• Paměť ROM: 320 kB
• Typ antény: PCB
• GPIO: 22
• Provozní teplota: -40 až 85°C
• Napětí: 2,7V až 3,6V
• Rozměry: 48,26 x 25,4 mm

ESP32-C6-DevKitM-1-N4 má 22 konfigurovatelných GPIO pinů.
