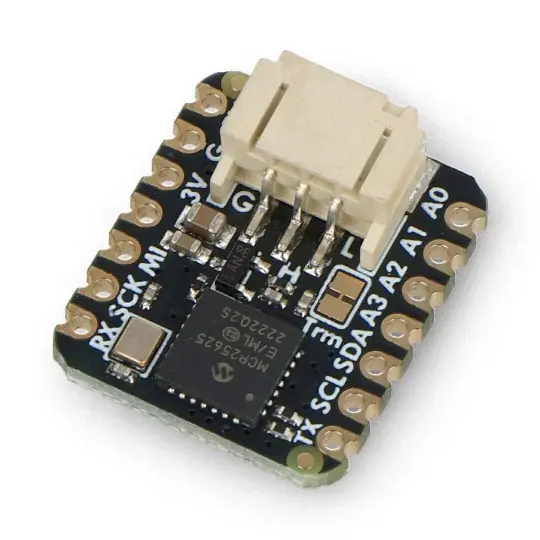

Aktuální Doplněk CAN Bus BFF – Modul CAN Bus – MCP25625 – SPI – pro QT Py a Xiao – Adafruit 5877

Popis

Adafruit CAN Bus BFF Add-On je praktický doplněk, který vám umožní přidat komunikační funkce CAN Bus k deskám QT Py a Xiao . Modul využívá systém MCP25625 , což je kombinace řadiče MCP2515 a transceiveru MCP2551 , který zajišťuje kompatibilitu s nejoblíbenějšími knihovnami Arduino a CircuitPython . Díky zásuvce JST PH a vestavěnému zakončovacímu odporu 120 Ω je integrace se stávajícími sítěmi CAN Bus rychlá a intuitivní.

‌

Popis produktu: CAN Bus BFF Add-On – CAN Bus modul – MCP25625 – SPI – pro QT Py a Xiao – Adafruit 5877

Adafruit CAN Bus BFF Add-On je praktický doplněk, který vám umožní přidat komunikační funkce CAN Bus k deskám QT Py a Xiao . Modul využívá systém MCP25625 , což je kombinace řadiče MCP2515 a transceiveru MCP2551 , který zajišťuje kompatibilitu s nejoblíbenějšími knihovnami Arduino a CircuitPython . Overlay podporuje přenos dat rychlostí až 1 Mb/s ve standardním nebo rozšířeném režimu. Díky zásuvce JST PH a vestavěnému zakončovacímu odporu 120 Ω je integrace se stávajícími sítěmi CAN Bus rychlá a intuitivní.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se!

Doplněk CAN Bus BFF – Modul CAN Bus – MCP25625 – SPI – pro QT Py a Xiao – Adafruit 5877. Adafruit CAN Bus BFF Add-On je praktický překryv, který umožňuje přidat komunikační funkce ve standardu CAN Bus.

Zvláštnosti komunikačního modulu

• Podpora standardu CAN v2.0B – modul poskytuje plnou kompatibilitu se sběrnicí CAN, podporuje přenosové rychlosti až 1 Mb/s, což z něj dělá ideální řešení pro pokročilé komunikační projekty
• Integrovaný MCP25625 – využívá efektivní čipovou sadu MCP25625, která kombinuje řadič MCP2515 a transceiver MCP2551 a zajišťuje spolehlivou a stabilní komunikaci
• Kompaktní design – díky malým rozměrům (20,7 mm x 17,7 mm x 7,1 mm) je modul ideální pro projekty s omezeným prostorem
• JST PH 3pinový konektor – umožňuje rychlé a snadné připojení ke sběrnici CAN. Černý vodič je uzemněn, červený je CAN H a bílý je CAN L
• Kompatibilita QT Py a Xiao – Navrženo speciálně pro práci s kompaktními deskami QT Py a Xiao, což jim umožňuje snadnou integraci do vašich návrhů

Technická specifikace doplňku CAN Bus BFF

• Ovladač: MCP25625 (MCP2515 + MCP2551)
• Standard CAN: CAN v2.0B
• Přenosová rychlost: až 1 Mb/s
• Konektor sběrnice: JST PH 3-pin
• Rozhraní: SPI
• Zakončovací odpor: 120 Ω, vestavěný (lze odstranit přeříznutím propojky)
• Kompatibilita: QT Py, Xiao
• Napájení: 5V (ze základní desky)
• Rozměry: 20,7 x 17,7 x 7,1 mm
• Hmotnost: 1,7 g

Nastavte obsah

• Adafruit CAN Bus BFF Add-On modul
• Sada kolíků pro vlastní pájení

Modul využívá čip MCP25625, který je kombinací řadiče MCP2515 a transceiveru MCP2551.
