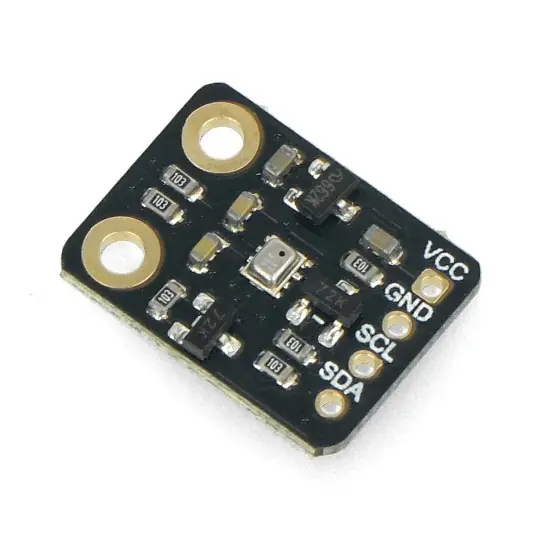

Aktuální Digitální snímač atmosférického tlaku – barometr – BMP280 – I2C – DFRobot SEN0372

Popis

Digitální snímač atmosférického tlaku vyrobený společností DFRobot. Má integrovaný čip Bosch BMP280. Modul integruje senzory pro měření teploty a atmosférického tlaku – barometr, s přihlédnutím k nadmořské výšce. Používá se ke zlepšení GPS polohy nebo k implementaci 3D vnitřní navigace se senzorem IMU. Díky použití čipu BMP280 je snímač malý, kompaktní a vyznačuje se nízkou spotřebou energie . Rozsah měření pro teplotu je od 0 ° C do 65 ° C s přesností +/- 0,01 ° C a pro atmosférický tlak od 300 hPa do 1100 hPa s relativní přesností až +/- 0,12 hPa.

Popis produktu: Digitální snímač atmosférického tlaku – barometr – BMP280 – I2C – DFRobot SEN0372

Digitální snímač atmosférického tlaku vyrobený společností DFRobot. Má integrovaný čip Bosch BMP280. Modul integruje senzory pro měření teploty a atmosférického tlaku – barometr, s přihlédnutím k nadmořské výšce. Používá se ke zlepšení GPS polohy nebo k implementaci 3D vnitřní navigace se senzorem IMU. Díky použití čipu BMP280 je snímač malý, kompaktní a vyznačuje se nízkou spotřebou energie . Rozsah měření pro teplotu je od 0 ° C do 65 ° C s přesností +/- 0,01 ° C a pro atmosférický tlak od 300 hPa do 1100 hPa s relativní přesností až +/- 0,12 hPa.

Produkt je kompatibilní s Arduino
Výrobce připravil podrobnou uživatelskou příručku a knihovnu pro prostředí Arduino IDE.

Digitální tlakový senzor – BMP280.

Příkladné schéma připojení senzoru pomocí desky DFRduino , ekvivalent Arduina. Deska není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Popis pinů a vzorové schéma připojení

Modul má výstupy ve formě pájecích podložek, na které by měly být pájeny konektory goldpin obsažené v sadě. Připojte snímač k modulu mikrokontroléru podle následujícího popisu:

• VCC – napájecí kolík v rozsahu od 3,3 V do 5,5 V
• GND – základ systému
• SCL – hodinová linka rozhraní I2C
• SDA – datová linka rozhraní I2C
• Propojka pro výběr adresy ADDR – I2C

Technická specifikace snímače BMP280

• Modul: snímač barometrického tlaku a teploty
• Integrovaný čip: BMP280
• Rozsah vstupního napětí: 3,3 V až 5,5 V
• Komunikační rozhraní: I2C bus (5V podporováno)
• Adresa rozhraní I2C:
• výchozí: 0x76
• alternate: 0x77 (changed with ADDR jumper)
• Rozsah měření teploty: 0 ° C až 65 °
• Přesnost měření: +/- 0,01 ° C
• Rozsah měření atmosférického tlaku: od 300 hPa do 1100 hPa
• Relativní přesnost měření: +/- 0,12 hPa (+/- 1 m)
• Absolutní přesnost měření: +/- 1 hPa (+/- 8,33 m)
• Rozměry modulu: 18 x 11,5 mm
• Montážní otvor:
• poloha otvoru: 13 mm
• vnitřní průměr: 2 mm
• vnější průměr: 3,7 mm

Senzor s integrovaným čipem BMP280.

Sada obsahuje vyhrazený konektor Goldpin pro samopájení.

Doporučené použití

• Detekce teploty
• Měření tlaku včetně nadmořské výšky
• Vnitřní navigace (detekce podlahy, detekce výtahu)
• Venkovní navigace, volný čas a sportovní aplikace
• Vertikální indikace rychlosti (např. Rychlost stoupání / klesání)

Obsah soupravy

• Digitální snímač atmosférického tlaku – barometr – BMP280
• Pásek 1×4 goldpin – rastr 2,54 mm
