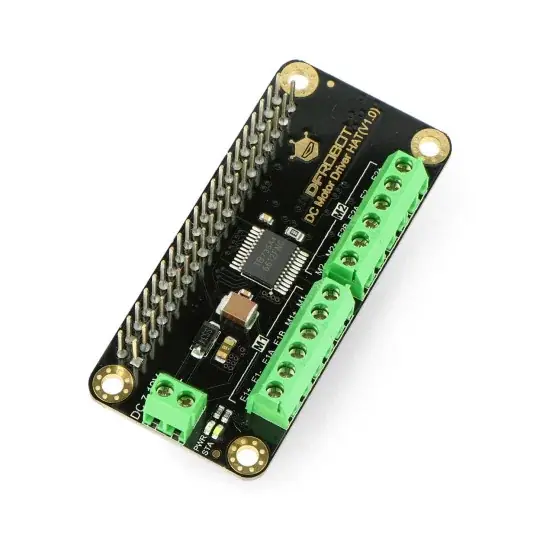

Aktuální DC Motor Driver HAT V1.0 - dvoukanálový budič pro motory 12V / 1,2A - štít pro Raspberry Pi - DFRobot DFR0592

Aktuální DC Motor Driver HAT V1.0 – dvoukanálový budič pro motory 12V / 1,2A – štít pro Raspberry Pi – DFRobot DFR0592

Původní cena byla: 329,00 Kč.Aktuální cena je: 138,18 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003CFD Kategorie: Štítek:

Popis

Dvoukanálový ovladač stejnosměrného motoru TB6612FNG pracující s napětím od 7 V do 12 V a stálým proudem 1,2 A na kanál a okamžitým proudem 2 A. Modul ve formě překrytí pro Raspberry Pi komunikuje přes rozhraní I2C.

Popis produktu: DC Motor Driver HAT V1.0 – dvoukanálový budič pro motory 12V / 1,2A – štít pro Raspberry Pi – DFRobot DFR0592

Dvoukanálový ovladač stejnosměrného motoru TB6612FNG pracující s napětím od 7 V do 12 V a stálým proudem 1,2 A na kanál a okamžitým 2 A. Modul ve formě překrytí pro Raspberry Pi 4B / 3B + / 3B / 2B / Zero / Zero W komunikuje přes I2C rozhraní.

Produkt je kompatibilní s Raspberry Pi

Ukázkový kód a podrobné informace naleznete v uživatelské příručce .

Příklad připojení s Raspberry Pi .

Čepy ovladače motoru

Modul je vybaven šroubovými spoji pro připojení zdroje energie a motorů s kodéry.

Ne Kolík Popis
1 + Napájecí napětí od 7 V do 12 V.
2 – GND – základ systému.
3 E1 + Pin kodéru E1 – kladný.
4 E1- Pin kodéru E1 – záporný.
5 E1A Pin fázového výstupu kodéru E1 A.
6 E1B Pin fáze výstupu kodéru E1 B.
7 M1 + Napájecí kolík motoru M1 – kladný.
8 M1- Napájecí kolík motoru M1 – záporný.
9 M2- Napájecí kolík motoru M2 – záporný .
10 M2 + Napájecí kolík motoru M2 – kladný.
11 E2B Fázový výstupní pin B kodéru E2.
12 E2A E2 Pin fázového výstupu kodéru.
13 E2- Pin kodéru E2 – negativní.
14 E2 + Pin kodéru E2 – kladný .

Specifikace ovladače motoru

  • Napájecí napětí: 7 V až 12 V
  • Logické napětí: 5V
  • Čip: TB6612FNG
  • Rozhraní: I2C
  • Výchozí adresa I2C: 0x10
  • Trvalý proud: 1,2 A
  • Okamžitý proud: 2 A.
  • Počet kanálů: 2
  • Rozměry: 65 x 30 mm

Užitečné odkazy

  • Web výrobce: DFRobot DFR0592
  • Uživatelská příručka Wiki Doc
  • Knihovna pro Raspberry Pi
  • Systém
Napětí z 7,0 V
Napětí dolů 12.0V
Účinnost proudu 1,2 A.
Počet kanálů 2
Niebezpieczne Komponent
Šířka balení 6.8 cm
Výška balení 8.1 cm
Hloubka balení 2.7 cm
Váha balení 0.028 kg
